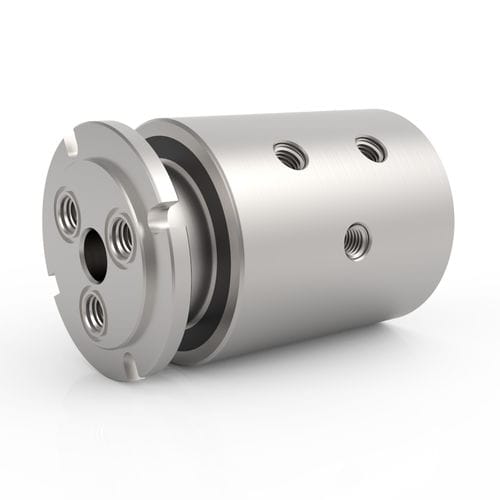

水旋转接头 GPS 3

用于油用于化学品用于气体

概述
GPS Series 三通道旋转接头可通过单一旋转接口传输三路独立介质流。其采用适用于真空和双向压力的专用密封技术，标配 NPT 螺纹连接，轴部设计支持通道螺纹安装或 O 型圈面密封端面嵌入安装。耐腐蚀或水系工况默认采用不锈钢壳体；非腐蚀性应用可选用碳钢型号。GPS Series 设计用于与兼容的电滑环直接集成，实现流体传输与电力、信号或数据的组合传输。

主要特点

• 三路独立流道（3 通道设计）
• 适用于真空及双向压力的密封
• 标准不锈钢结构（可选碳钢）
• NPT 螺纹连接（系列中亦有其他连接类型）
• 轴部配置支持通道螺纹安装或 O 型圈面密封端面安装
• 设计用于与电滑环直接集成

可用压力等级（示例）
200 PSI [15 BAR]; 600 PSI [40 BAR]; 5,000 PSI [345 BAR]; 7,500 PSI [515 BAR]（本页 GPS）; 20,000 PSI [1,375 BAR]; 可提供定制选项

可用最高转速示例
20 RPM; 50 RPM; 75 RPM; 300 RPM; 500 RPM（本页 GPS）; 可提供定制选项

连接类型（示例）
ASME-BPE; BSPP; BSPT; NPT（本页 GPS 型号）; SAE-ORB; 提供中压及定制选项

适用介质（示例）

• 空气 / 气体
• 化学品
• 冷却液
• 超纯水 / 自来水
• 油 / 液压油
• 水 / 乙二醇

注意事项
某些使用化学品或水基介质的应用及高温工况可能需要替代密封材料或特殊密封选择。性能参数（压力、转速、扭矩、使用寿命）取决于组合应用参数（介质、温度、转速、工作周期），并会因配置而异。接近最大额定转速的连续运行或高温条件下运行可能需要替代材料或选项。

规格 / 技术参数

• 系列名称：GPS Series
• 设计：3 个独立流道（3 通道旋转接头）
• 最大压力（本页 GPS 典型值）：7,500 PSI [515 BAR]
• 最大转速（本页 GPS 典型值）：500 RPM
• 最大真空：30 in HG
• 温度范围：0° F 至 220° F [-18° C 至 105° C]（更高温度需替代密封）
• 连接类型（GPS 型号标准）：NPT 螺纹连接
• 壳体材料：不锈钢（非水/腐蚀性应用可选碳钢）
• 轴材料 / 表面：不锈钢（TDC 表面处理）
• 安装选项：通道螺纹安装或 O 型圈面密封端面嵌入安装
• 集成：设计用于与电滑环直接集成，实现流体与电气的组合传输
• 典型最小旋转扭矩（产品系列示例）：1.5 ft-lbs [2.03 Nm] 至 24.7 ft-lbs [33.49 Nm]，视型号和孔径而定
• 可用零件/尺寸：GPS-130, GPS-131, GPS-230, GPS-231, GPS-330, GPS-331, GPS-430, GPS-431, GPS-530, GPS-630 等
