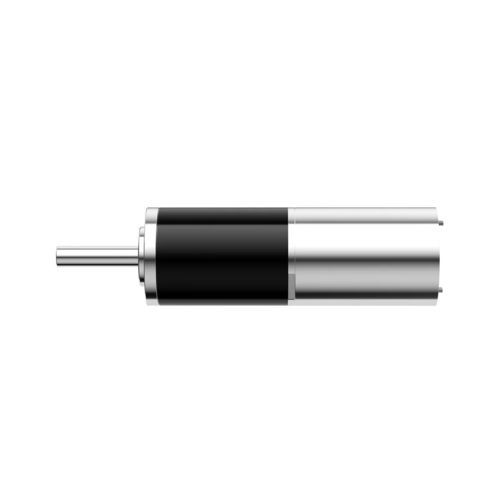

直流减速电机 QJS28

行星同轴单级

产品概述
QJS 28 mm 全金属行星齿轮电机，专为需要更高扭矩能力和机械耐用性的紧凑型驱动系统设计。外径28 mm，瞬时扭矩可达90 kgf·cm，最大连续扭矩可达60 kgf·cm（视配置而定）。

主要特性

• 瞬时扭矩可达90 kgf·cm
• 外径28 mm
• 行星齿轮结构，体积小且传递扭矩能力强
• 加工金属齿轮与金属外壳
• 不锈钢输出轴配滚珠轴承
• 可提供1至4级齿轮和多种减速比
• 支持设计与制造定制

参数（表）
型号：QJS 28mm
齿轮级数：1 | 2 | 3 | 4
减速比：4, 6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
齿轮长度 (mm)：21.3 | 29.8 | 38.3 | 46.3
最大允许连续扭矩 (kgf·cm)：7.5 | 30 | 50 | 60
最大允许瞬时扭矩 (kgf·cm)：11 | 45 | 75 | 90
效率 (%)：90 | 81 | 73 | 65
电机长度：取决于所选电机
外径：28 mm
齿轮箱类型：行星结构
输出轴材料：不锈钢
输出轴轴承类型：滚珠轴承
齿轮材料：加工金属齿轮
壳体材料：金属
工作湿度：20%–85% RH
工作温度：-30°C–+100°C
定制：支持设计与制造定制

技术规格

• 产品系列：QJS
• 外径：28 mm
• 齿轮箱类型：行星结构
• 齿轮材料：加工金属
• 壳体材料：金属
• 输出轴：不锈钢，配滚珠轴承
• 可用级数：1, 2, 3, 4
• 可用减速比：4, 6, 16, 24, 36, 64, 96, 144, 216, 256, 384, 576, 864, 1296
• 齿轮长度 (mm)：21.3 / 29.8 / 38.3 / 46.3（按级数）
• 最大连续扭矩：视配置可达60 kgf·cm
• 最大瞬时扭矩：视配置可达90 kgf·cm
• 效率范围：根据级数为65%–90%
• 电机长度：取决于所选电机
• 工作湿度：20%–85% RH
• 工作温度：-30°C 至 +100°C
• 定制：支持设计与制造定制
