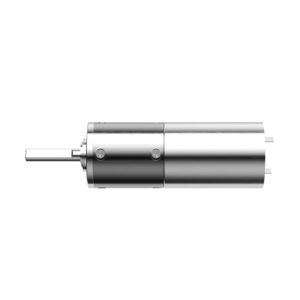

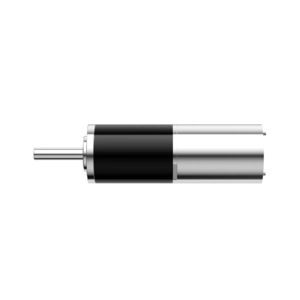

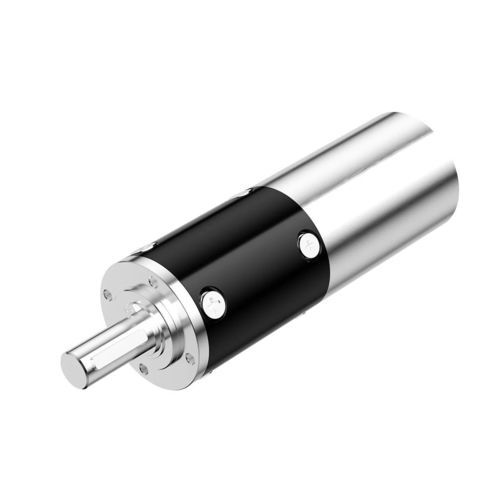

直流减速电机 QJS42

行星同轴实心轴

产品详情
QJS 42 mm 全金属行星齿轮减速电机，针对需要高转矩密度、结构稳定性和可靠传动性能的驱动系统设计。外径：42 mm；瞬时转矩最高可达 180 kgf·cm；连续转矩最高可达 120 kgf·cm。

主要特点

• 瞬时转矩最高 180 kgf·cm
• 42 mm 全金属行星驱动结构
• 不锈钢输出轴，配球轴承以保证输出稳定
• 机加工金属齿轮与金属外壳
• 工作温度范围：-30°C 至 +100°C
• 工作湿度：20%–85% RH
• 支持设计与制造定制

技术参数
型号系列：QJS
外径：42 mm
齿轮级数：1 / 2 / 3 / 4
减速比：1 级：3.7, 5.2；2 级：13.7, 20.35, 27；3 级：50, 71, 100, 140；4 级：187, 263, 370, 520
齿轮长度 (mm)：1 级：31.6；2 级：42.5；3 级：53.4；4 级：46.3
最大允许连续转矩 (kgf·cm)：1 级：10；2 级：50；3 级：100；4 级：120
最大允许瞬时转矩 (kgf·cm)：1 级：15；2 级：75；3 级：150；4 级：180
效率 (%)：1 级：90；2 级：81；3 级：73；4 级：65
电机长度：视所指定电机而定
齿轮箱类型：行星结构（全金属）
输出轴材质：不锈钢
输出轴轴承类型：球轴承
齿轮材质：机加工金属齿轮
壳体材质：金属
工作湿度：20%–85% RH
工作温度：-30°C–+100°C
SKU：QJS42

典型应用

• 工业机器人及关节驱动
• 精密执行器与定位系统
• 阀门与风门执行机构
• 包装与物料搬运机械
• 需要紧凑高扭矩驱动的自动化设备
