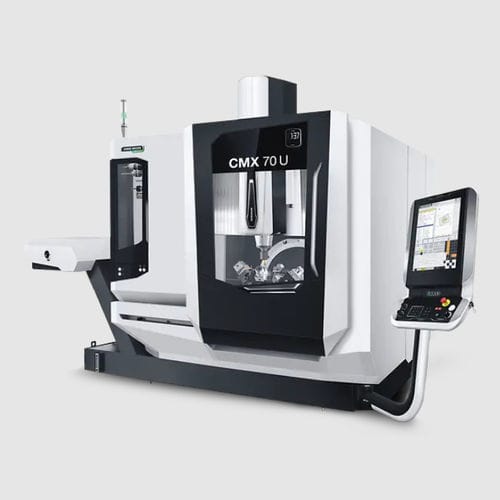

5轴加工中心 CMX 70 U立式旋转台式用于金属
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 结构
- 旋转台式
- 加工材料
- 用于金属
- 工具数量
- 30工具
- 应用
- 用于重型作业
- 其他特性
- 铣刀, 高精度, 高效率
- X轴
750 mm
(30 in)- Y轴
600 mm
(24 in)- Z轴
520 mm
(20 in)- 转速
12,000 rpm
(75,398 rad.min-1)- 输出功率
13 kW
(17.68 hp)- 最大房间高度
560 mm
(22 in)- X轴进给速度
30,000 mm/min
(20 in/s)- Y轴进给速度
30,000 mm/min
(20 in/s)- Z轴进给速度
30,000 mm/min
(20 in/s)- 最大台面负荷
350 kg
(772 lb)- 换刀时间
2.7 s
产品介绍
获专利的回转摆动工作台拥有优异的接近性能 – 更便于您加工复杂工件
B轴摆动范围-10°至95°
5轴加工能力，完整加工复杂工件
大型工作台800 x 620 mm，加工的工件重量达350 kg
CMX U系列加工中心力助您提高效率和生产力
所有直线轴的快移速度达30 m/min，缩短非加工时间
标配30位刀库，快速换刀时间小于2.7 s
高动态性能直列主轴转速12,000 rpm，功率13 kW（40% DC）和扭矩83 Nm（40% DC）
无与伦比的高稳定性和高可靠性！
经FEM有限元优化的设计
温度补偿，确保稳定、高质量的生产过程
高刚性的滚柱导轨和稳定的加工生产
