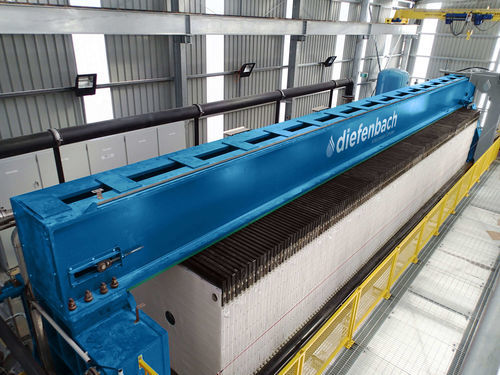

高梁式压滤机 OH

隔膜机器人远程遥控

概述
Diefenbach上部横梁式压滤机（OH系列）为固液分离与脱水的工业设备。成对的上部横梁支撑着滑动悬挂的凹室或膜式滤板包。将浆体注入过滤腔，滤液经滤布排出，固体在滤布上累积形成滤饼。配备膜板或可选的干燥阶段可提高滤饼干燥度。

工作原理
OH系列采用两根上部横梁及滑动悬挂系统。滤板形成凹室或可装固定/可拆卸膜。滤板由液压或机械主传动（可选单缸）压紧，形成密封过滤腔。可双向进料（双入口），滤液通过滤布收集，固体形成滤饼。膜板可通过在板与膜间注入水进行额外挤压。过滤结束后，中心进料通道的吹芯可清除残余物，且可选用压缩空气干燥进一步降低含水率。板的运输与开启系统（标准开启、快速开启、瞬时包开启）用于释放并排出滤饼。

特点与优势

• 上部横梁悬挂设计，板间通道宽敞（约800 mm），便于检修与维护。
• 单缸主传动选项实现板的同步运动并降低机械复杂性。
• 双向进料可将填充时间减半并提升滤饼均匀性。
• 可选凹室板或膜板（固定或可拆膜），以优化滤饼厚度与脱水性能。
• 可在不拆卸滤板的情况下更换滤布，缩短停机时间。
• 可按ATEX要求定制并选择耐酸/耐腐蚀材料（如电池回收工艺）。

附加功能

• 可选先进自动化与远程监控包以实现过程控制与数据记录。
• 滤布用机器人高压自动清洗，压力可达100 bar（≈1450 psi）。
• 基于有限元（FEA）的结构设计，具备三轴刚度以减少机架扭转。
• 可根据污泥特性选择不同的板运输方式（标准、快速、瞬时包开启）。
• 中心进料通道的吹芯用于清除残渣并提高滤饼干燥度。
• 无侧梁设计不阻碍滤饼排出，减少残留与密封问题。

应用 / 行业

• 采矿与选矿
• 骨料行业
• 污水处理
• 化工
• 食品与饮料加工
• 电池回收及其他回收行业

技术参数 / 规格

• 型号/系列：OH Series（上部横梁型）
• 板型：凹室板与膜板（固定或可拆膜）
• 板运输：标准开启、快速开启、瞬时包开启
• 进料方式：双向（双入口）
• 驱动：单一主缸（同步开闭）或同等液压/机械驱动
• 吹芯：可用于中心进料口
• 滤饼干燥：可选压缩空气干燥阶段
• 滤布清洗：机器人高压清洗，最高100 bar（≈1450 psi）
• 板间通道：约800 mm（31"）
• 设计选项：自动化/远程监控、ATEX配置、酸性/腐蚀性应用用材质
• 典型用途：适用于小至大型的脱水与固液分离
