测梁压滤机 SB

框式隔膜机器人

概要

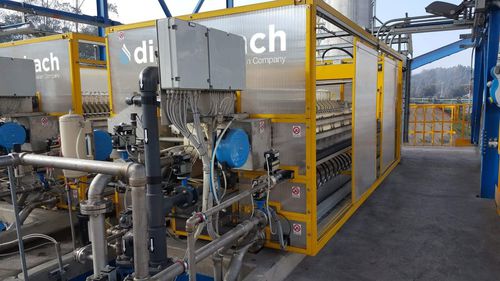

Diefenbach SB Series 侧梁式压滤机为工业固液分离设备，适用于各类工艺的过滤与脱水。该结构在机身两侧设有纵向侧梁，支撑由凹板或膜板组成的滤板组，滤板覆以滤布，可实现受控的滤饼形成与排出。

工作原理
由液压缸驱动的移动压头将滤板组在两侧梁之间压紧，形成过滤室。进料浆被泵入过滤室；滤液穿过滤布并通过滤液管排出，固体在滤布上积聚形成滤饼。循环结束时打开滤板，排出基本无滴漏的滤饼；随后对滤板进行振动或清洗以去除残留物，然后开始下一循环。

为何选择 Diefenbach SB Series
Diefenbach 自1907年起制造侧梁式压滤机，并提供内部实验室测试与试验机以为每种进料选择最佳的滤板类型、滤布及工艺参数。SB Series 采用单一主液压缸设计以尽量减少结构应力并确保滤板同步移动。可选配置与自动化包可根据工艺、安全和监控需求进行定制。

特点与优势

• 双端进料：两端进料可改善过滤室充填、降低入口速度并提高滤饼均匀性。
• 单一液压缸驱动：保证滤板同步移动并降低结构应力。
• 芯吹系统：在排出前清除中心进料口残渣以提高滤饼干燥度并减少密封处沉积。
• 滤板振动装置与自动滤布清洗：可选机器人高压清洗（最高100 bar）或周期末上方快速同时清洗。
• 多种滤板类型：凹板（腔体）和膜板以优化滤饼厚度与干燥度。
• ATEX/防爆选项：适用于危险环境。
• 先进自动化与远程监控包：支持运行、诊断与维护。

应用与配置选项
SB Series 适用于需要最大滤板尺寸达1500 x 1500 mm 的中小型工况。可配置多种开板方式、滤布清洗系统、振动装置及双端进料布置。Diefenbach 提供实验室测试与试验设备，以根据进料性质与工艺目标定制滤板类型、滤布选择与运行参数。

技术规格

• 型号系列：SB Series（侧梁式压滤机）
• 滤板类型：凹板（腔体）滤板与膜板
• 典型最大滤板尺寸：可达1500 mm x 1500 mm
• 驱动：用于同步滤板动作的单一主液压缸
• 进料：双端进料（两端供料）
• 清洗选项：机器人高压清洗（最高100 bar / 1450 psi）及上方快速同时清洗
• 芯吹系统：作为提高滤饼干燥度的可选项
• 滤板维护：用于残留物清除的振动装置
• 认证 / 选项：可提供符合 ATEX 的防爆设计
• 支持：提供内部实验室测试和试验机以优化工艺
