高梁式压滤机 TIGER

测梁框式隔膜

概述

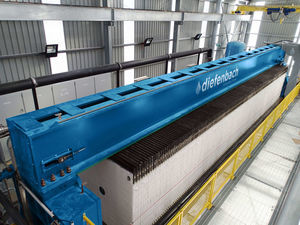

TIGER 压滤机为固液分离和脱水的工业设备，采用混合式设计，结合了上梁式与侧梁式滤板压滤机的特征。该设计在垂直滤板包的上方每侧各配置一根上梁。

工作原理
Diefenbach TIGER 压滤机使用两侧带凹槽的垂直滤板，滤板由液压缸压紧以形成一系列滤室。进料浆被泵入滤室；液体通过安装在滤板上的滤布排出，而固体被滤布截留。周期完成后打开滤板，固体以无滴漏的滤饼形式排出。

为何选择 TIGER 压滤机
TIGER 系列旨在将上梁式与侧梁式的优点在紧凑的占地内结合。该系列最初为混凝土泥浆脱水而设计，但适用于多种脱水应用。主要结构件采用碳钢；最终材料与配置将基于 Diefenbach 实验室的物料测试与中试试验确定。可选项包括双向进料、芯吹、滤饼干燥步骤、自动滤布清洗及高级自动化包等。

特性与优点

• 混合式设计，结合上梁和侧梁优点，实现紧凑占地并改善作业与维护进入性。
• 快速的自动化上部清洗系统，可按应用周期间隔配置。
• 滤板振动步骤，排饼后去除滤布残留物。
• 双向进料以改善滤室充填并确保滤饼均匀形成。
• 芯吹与滤饼干燥步骤以提高滤饼干度并降低残余水分。
• 滤板包下方的轰炸门式（bomb-bay）门，用于收集并引导滤布清洗水远离压机。
• 可提供高级自动化和远程监控/支援套件。
• 为便于维护优化设计，从顶部和侧面均能更好地接触滤板与滤布。

其他说明

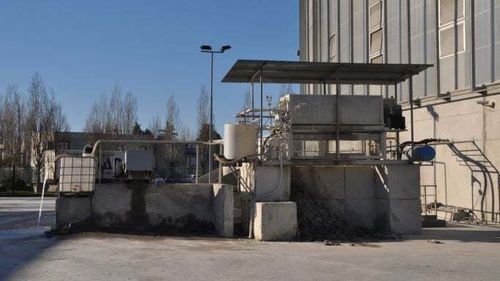

• 最初为混凝土泥浆脱水设计，但也适用于污水处理、化工、采矿、回收、骨料、食品与饮料等行业的脱水应用。
• 主要部件采用碳钢制造；具体配置由实验室和中试测试决定，以适配进料物料。
• 在紧凑的机体占地内支持先进的清洗与滤板振动系统，以优化工艺周期性能。

特性 / 技术规格

• 设计类型：TIGER 混合式压滤机（滤板包两侧各有一根上梁）。
• 滤板配置：具有双面凹槽的垂直滤板，压紧时形成滤室。
• 滤板驱动：用于压紧滤板包的液压缸。
• 进料：支持双向进料（可从两端进料）。
• 干燥选项：提供芯吹与滤饼干燥步骤以改善滤饼含水率。
• 清洗与清洁：提供快速自动上部清洗系统与自动滤布清洗。
• 残渣去除：滤板振动系统辅助滤布清洁与残渣去除。
• 排出：滤板开启时无滴漏的滤饼排出。
• 材料：主要部件为碳钢；材料选择基于应用测试。
• 可维护性：增强的顶部与侧面接近性，便于维护更换滤板和滤布。
• 定制化：可选高级自动化与远程监控/支援；滤板类型包括凹室板与膜板，按应用需求选择。
