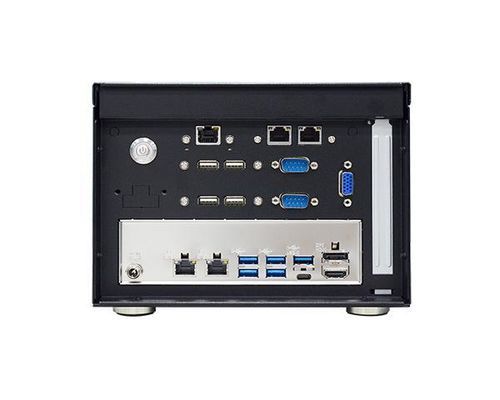

EDGE电脑 WM130-RPS

箱式壁挂第十二代Intel® Core™

概述

• 适用于第12/13/14代 Intel® LGA 1700 处理器的壁挂式系统，支持最高 65W TDP
• 紧凑型工业机箱（200 x 145.8 x 210.6 mm），适合受限空间安装
• 灵活架构，含 PCIe Gen5 x16 插槽与多 M.2 插槽，可扩展 I/O 与存储
• 支持单槽 NVIDIA A400/A1000 GPU；可选 DFI OOB 模块以实现远程管理

主要特点

• 紧凑的壁挂式工业设计
• 多种扩展选项（PCIe x16 Gen5、M.2 M/E/B Key）
• 丰富 I/O：HDMI 2.0、DP++ 1.2、USB Type-C、多个 USB 端口
• 双 2.5GbE 网络并支持 WiFi 6
• 支持带外管理（OOB）和看门狗定时器
• 带可更换滤网的系统风扇，适用于工业环境

系统兼容性
支持广泛的第14/13/12代 Intel® LGA 1700 处理器，最高 65W，例如 Intel® Core™ i9-14900、i7-14700、i5-14500、i3-14100。芯片组选项：Intel® R680E、Q670、H610E。

内存与存储
双通道 DDR5 SODIMM，最高 64GB（5600MHz），部分 SKU 支持 ECC。内部存储：1 x 2.5" SATA 3.0 硬盘位和 1 x M.2 2280 M Key（PCIe x4/SATA），另有 M.2 2242/3042/3052 B Key 与 M.2 2230 E Key 插槽用于无线或扩展。

图形与显示
集成 Intel® UHD Graphics 700 系列，支持 DX12/OpenGL 4.6/Vulkan 1.2 硬件加速。视频输出：1 x HDMI 2.0、1 x DP++ 1.2、1 x USB Type-C（最高 4096x2304 @60Hz）。硬件解码/编码支持 8K/5K/4K 等能力。

扩展与网络
1 x PCIe x16（Gen5，最大 75W）用于 GPU 或加速卡；多 M.2 插槽支持 NVMe/SATA 设备；2 x 2.5GbE（RJ-45）；USB 配置依据芯片组而异，R680E/Q670E 变体可提供最多 5 x USB 3.2 Gen2 + 1 x USB-C。

电源、散热与安全
12–28V 宽范围 DC 输入，通过 DC 插口或可选 4 针端子块。散热：1 x 8cm 系统风扇，带可更换空气滤网。安全：Nuvoton TPM 2.0。看门狗：系统重启可程序化设置为 1 至 255 秒。

操作系统支持与环境
已验证支持 Windows 10 IoT Enterprise 2019。工作温度：-5° 至 50° C；存储温度：-40° 至 85° C；相对湿度：5–95% RH（无冷凝）。

机械与认证
钣金结构，壁挂安装。尺寸（宽 x 高 x 深）：200 x 145.8 x 210.6 mm。冲击/振动与包装标准包括 ISTA Project 1A；认证：待定。原产国：台湾。

技术规格

• 型号：WM130-RPS
• 处理器支持：Intel® LGA 1700 第12/13/14代（最高 65W）
• 芯片组选项：Intel® R680E / Q670 / H610E
• 内存：Dual DDR5 SODIMM 最多 64GB（5600MHz）
• 图形输出：HDMI 2.0、DP++ 1.2、USB Type-C
• 内部存储：1 x 2.5" SATA 3.0 + 1 x M.2 2280 M Key
• 扩展：1 x PCIe x16（Gen5），多 M.2 插槽（M、E、B keys）
• 网络：2 x 2.5GbE
• 电源输入：12–28V DC（DC 插口或 4 针端子）
• 尺寸：200 x 145.8 x 210.6 mm
• 工作温度：-5° 至 50° C
