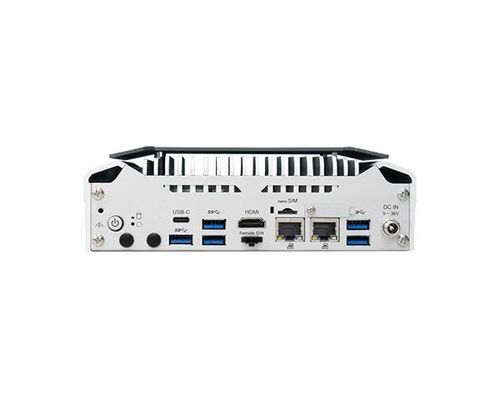

膨胀电脑 EC70A-MTH

EDGE嵌入式DIN导轨

概述
无风扇嵌入式系统 EC70A-MTH，搭载 Intel® Core™ Ultra 处理器，适用于工业物联网和边缘计算应用。支持双显示输出（HDMI + USB-C DP 替代模式）、双通道 LPDDR5 6400MHz 内存、用于 4G/5G 模块的 M.2 扩展以及包括多个以太网端口和 COM 接口在内的丰富 I/O。提供无风扇（15W）或带风扇（28W）热设计，并支持 9~36V 宽域直流输入以适应多种部署环境。

主要特性

• 处理器选项：Intel® Core™ Ultra 7 与 Ultra 5 系列
• 双显示：HDMI 与 USB-C（DisplayPort 替代模式）
• 内存：双通道 LPDDR5 6400MHz，16GB 焊接（可按需扩展至 32GB）
• M.2 B-key 支持 4G/5G 模块（M.2 3042/3052），带 SIM 卡槽
• 丰富 I/O：多路千兆和 2.5G 以太网端口、多路 USB 3.2、USB Type-C，最多 4 个 COM 端口
• 宽域 DC 输入（9~36V）和可选无风扇配置，适合低功耗与低噪声场景
• 认证：CE、FCC Class A、RoHS、UKCA

合规与认证
CE、FCC Class A、RoHS、UKCA

产品资料
可提供数据表（PDF）。

技术规格

• 型号：EC70A-MTH
• 处理器：Intel® Core™ Ultra 7 155U（12 核心，12M 缓存，1.7GHz 基频，最高 4.9GHz）或 Intel® Core™ Ultra 5 125U（12 核心，12M 缓存，1.3GHz 基频，最高 4.3GHz）；TDP：15W（无风扇）或 28W（带风扇）
• 图形：Intel® Arc™ Graphics；DirectX 12、OpenGL 4.6、Vulkan 1.2
• 显示：1 x HDMI（最高 4096 x 2160 @24Hz），1 x DP（最高 4096 x 2304 @60Hz）；通过 HDMI + Type-C DP Alt. Mode 支持多显示
• 内存：双通道 LPDDR5 6400MHz 焊接 16GB（可按需扩展至 32GB）
• BIOS：AMI SPI 256Mbit
• 内部存储：1 x M.2 2280 M key（PCIe x4/SATA）
• 扩展接口：1 x M.2 M key 2280（PCIe x4/SATA）；1 x M.2 B key 3052（USB 3.0/2.0、PCIe x1、SATA）带 SIM 卡槽用于 4G/5G；1 x M.2 E key 2230（PCIe x1/USB2.0）
• 以太网（控制器）：2 x Intel® I226IT（10/100/1000/2500 Mbps），1 x Intel® I210IT（10/100/1000 Mbps）
• 前置 I/O：1 x GbE（RJ-45）Intel® i210AT（支持 OOB）；串口：COM1 RS-232/422/485；COM2/3 RS-232；COM4 RS-232/422/485 或 8-bit DIO（跳线选择）
• 后置 I/O：2 x 2.5G 以太网（RJ-45）；USB：5 x USB 3.2 + 1 x USB Type-C 或 4 x USB 3.2 + 1 x USB 2.0（通过 BIOS 设置）+ 1 x USB Type-C
• 按钮与指示灯：1 x 电源按钮，1 x 复位按钮；LED：1 x 电源灯，1 x 硬盘灯
• 看门狗：系统重置，可编程间隔 1 至 255 秒
• 安全：支持 TPM 2.0
• 电源：通过 DC 插孔输入宽域 DC 9~36V
• 操作系统支持：Windows 10 IoT Enterprise 64-bit；Windows 11 IoT Enterprise LTSC 2024；Linux（仅 UEFI）
• 工作温度：无风扇（CPU TDP 15W）：-20 至 60°C（搭配 wide-temp SSD）；带风扇（CPU TDP 28W）：-20 至 70°C（搭配 wide-temp SSD）
• 存储温度：-20 至 85°C
• 相对湿度：5 至 95% RH（无冷凝）
• 结构：铝与铝金属
• 安装：壁挂、VESA、DIN 导轨安装
• 尺寸（W x H x D）：181.6 mm x 57 mm x 118.4 mm
• 重量：TBD
• 冲击：工作 IEC 60068-2-27 Test Ea：Half-Sine，3G @ 11 ms，18 次冲击 ±X、±Y、±Z（每轴 3 次）
• 振动：工作 IEC 60068-2-64 Test Fh：Random，1 Grms @ 5–500 Hz，30 min；非工作 IEC 60068-2-6 Test Fc：Sweep Sine，3 Grms @ 10–500 Hz，30 min
• 认证：CE、FCC Class A、RoHS、UKCA
• 包装清单：1 x EC70A-MTH 系统；3 x M.2 插槽螺丝；4 x 支脚螺丝与橡胶脚；1 x 接地螺丝；1 x 远程开关电缆
• 原产国：台湾
