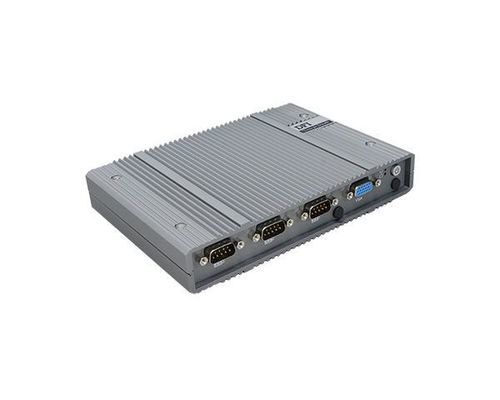

嵌入式电脑 EC700-ASL/EC710-ASLRS-232RS-485DisplayPort
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 配置
- 嵌入式
- 接口
- VGA, HDMI, DisplayPort, DDR5, RS-232, RS-485, RJ45, 千兆以太网, M.2, 2.5 GbE, C 型 USB, RS-422, USB 3.2
- 操作系统
- Linux® Ubuntu™, Windows 10 IoT企业版, Windows 11 IoT企业版
- 尺寸
- 紧凑型
- 保护程度
- MIL-STD-810G
- 其他特性
- 无风扇
- 内存
- 8 GB, 16 GB
产品介绍
概述
基于 Intel® Processor Industrial RE 系列的无风扇嵌入式系统。纤薄低矮设计，适用于空间受限场合。板载 Out-of-Band (OOB) 能力与焊接 DDR5 内存。通过 HDMI、USB-C（DP1.2 Alt Mode）与 VGA 支持最多四路独立显示。多路高速以太网端口与工业级工作温度范围，适应恶劣环境部署。
主要特性
处理器
Intel® Industrial RE Series。可选 SKU 包括 X7433RE（4 核，1.5–3.4 GHz）、X7835RE（8 核，1.3–3.6 GHz）、X7213RE（2 核，2.0–3.4 GHz）、X7211RE（2 核，1.0–3.2 GHz）。注意：BIOS 中 TCC 默认关闭。
内存 & BIOS
内存：8GB / 16GB LPDDR5-4800（焊接）。BIOS：AMI SPI 256 Mbit（仅支持 UEFI 启动）。
图形
控制器：Intel® UHD Graphics。最高 32 个执行单元；支持 OpenGL 4.6、DirectX 12、Vulkan 1.2（Windows）；Mesa 3D / OpenGL 4.6 / Vulkan 1.2（Linux）。精度：FP32、FP16、INT8。计算：OpenCL 3.0。显示输出：1 x VGA、1 x HDMI 1.4、1 x USB-C（DP1.2 Alt Mode）。
存储 & 扩展
内部存储：1 x M.2 2280 M key（PCIe Gen3 / SATA）— 需散热片与导热垫。扩展接口：1 x M.2 2230 E key（USB 2.0 / PCIe，支持 CNVi）、1 x M.2 3042/3052 B key（USB3.0 / USB2.0 / PCIe，带 SIM）、1 x M.2 2242/2280 M key（PCIe/SATA；项目可实现 PCIe x2）。
音频
音频编解码器：REALTEK ALC888S。
以太网 & 网络
控制器：2 x Intel i226 2.5GbE（TSN 支持按项目）、1 x Intel i210 GbE（支持 DFI OOB 功能）。
前部 I/O
串口：COM1/2：RS232/422/485；COM3：RS232。显示：1 x VGA。按钮：电源、重置。天线：2 个天线孔。
后部 I/O
以太网：2 x 2.5GbE RJ45，1 x GbE RJ45（支持 DFI OOB）。串口：COM4：RS232/DIO。USB：3 x USB 3.2 Type-A，1 x USB-C 3.2。显示：1 x HDMI。音频：1 x 3.5 mm Line out / Mic In。天线：2 个天线孔。
其他特性
指示灯：电源 LED、存储 LED。看门狗计时器：可通过软件编程 1–255 秒系统复位。安全：支持 TPM 2.0。电源：9–36 VDC 输入；接口：2.5 mm DC 口；RTC 电池：CR2032。操作系统支持：Windows® 10 IoT Enterprise、Windows® 11 IoT Enterprise；Linux：Ubuntu 22.04。
环境 & 机械
工作温度：-40 至 60°C（在 0.2 m/s 气流下）。存储温度：-40 至 85°C。相对湿度：10–90% RH（无凝结）。结构：铝 + 金属。安装：壁挂 / VESA / DIN‑Rail（视型号而定）。尺寸（宽 x 高 x 深）：180 x 33 x 127.8 mm（33 mm 系统高度型号）。重量：TBD。
标准 & 认证
冲击（工作时）：30G，IEC-60068-2-27；MIL-STD-810G。振动（工作时）：3 Grms，IEC 60068-2-64；MIL-STD-810G。认证：CE、FCC、RoHS、UKCA。
包装 & 原产地
包装清单：1 台系统主机。原产国：台湾。
技术规格
基于 Intel® Processor Industrial RE 系列的无风扇嵌入式系统。纤薄低矮设计，适用于空间受限场合。板载 Out-of-Band (OOB) 能力与焊接 DDR5 内存。通过 HDMI、USB-C（DP1.2 Alt Mode）与 VGA 支持最多四路独立显示。多路高速以太网端口与工业级工作温度范围，适应恶劣环境部署。
主要特性
- 无风扇设计，实现静音与低维护
- 体积紧凑（提供低系统高度选项）
- 采用 Intel® Industrial RE Series 处理器（多种 SKU 可选）
- 板载 LPDDR5 内存（8GB / 16GB 焊接）
- 支持四路独立显示（HDMI / USB-C / VGA）
- 支持 Out-of-Band (OOB) 管理
- 宽范围电源输入（9–36 VDC）与工业级温度支持
处理器
Intel® Industrial RE Series。可选 SKU 包括 X7433RE（4 核，1.5–3.4 GHz）、X7835RE（8 核，1.3–3.6 GHz）、X7213RE（2 核，2.0–3.4 GHz）、X7211RE（2 核，1.0–3.2 GHz）。注意：BIOS 中 TCC 默认关闭。
内存 & BIOS
内存：8GB / 16GB LPDDR5-4800（焊接）。BIOS：AMI SPI 256 Mbit（仅支持 UEFI 启动）。
图形
控制器：Intel® UHD Graphics。最高 32 个执行单元；支持 OpenGL 4.6、DirectX 12、Vulkan 1.2（Windows）；Mesa 3D / OpenGL 4.6 / Vulkan 1.2（Linux）。精度：FP32、FP16、INT8。计算：OpenCL 3.0。显示输出：1 x VGA、1 x HDMI 1.4、1 x USB-C（DP1.2 Alt Mode）。
存储 & 扩展
内部存储：1 x M.2 2280 M key（PCIe Gen3 / SATA）— 需散热片与导热垫。扩展接口：1 x M.2 2230 E key（USB 2.0 / PCIe，支持 CNVi）、1 x M.2 3042/3052 B key（USB3.0 / USB2.0 / PCIe，带 SIM）、1 x M.2 2242/2280 M key（PCIe/SATA；项目可实现 PCIe x2）。
音频
音频编解码器：REALTEK ALC888S。
以太网 & 网络
控制器：2 x Intel i226 2.5GbE（TSN 支持按项目）、1 x Intel i210 GbE（支持 DFI OOB 功能）。
前部 I/O
串口：COM1/2：RS232/422/485；COM3：RS232。显示：1 x VGA。按钮：电源、重置。天线：2 个天线孔。
后部 I/O
以太网：2 x 2.5GbE RJ45，1 x GbE RJ45（支持 DFI OOB）。串口：COM4：RS232/DIO。USB：3 x USB 3.2 Type-A，1 x USB-C 3.2。显示：1 x HDMI。音频：1 x 3.5 mm Line out / Mic In。天线：2 个天线孔。
其他特性
指示灯：电源 LED、存储 LED。看门狗计时器：可通过软件编程 1–255 秒系统复位。安全：支持 TPM 2.0。电源：9–36 VDC 输入；接口：2.5 mm DC 口；RTC 电池：CR2032。操作系统支持：Windows® 10 IoT Enterprise、Windows® 11 IoT Enterprise；Linux：Ubuntu 22.04。
环境 & 机械
工作温度：-40 至 60°C（在 0.2 m/s 气流下）。存储温度：-40 至 85°C。相对湿度：10–90% RH（无凝结）。结构：铝 + 金属。安装：壁挂 / VESA / DIN‑Rail（视型号而定）。尺寸（宽 x 高 x 深）：180 x 33 x 127.8 mm（33 mm 系统高度型号）。重量：TBD。
标准 & 认证
冲击（工作时）：30G，IEC-60068-2-27；MIL-STD-810G。振动（工作时）：3 Grms，IEC 60068-2-64；MIL-STD-810G。认证：CE、FCC、RoHS、UKCA。
包装 & 原产地
包装清单：1 台系统主机。原产国：台湾。
技术规格
- 产品系列：EC700-ASL / EC710-ASL
- CPU：Intel® Industrial RE Series（多种 SKU）
- 内存：8GB/16GB LPDDR5-4800（焊接）
- 图形：Intel® UHD Graphics（最多 32 EUs）
- 存储：M.2 2280 M key（PCIe Gen3 / SATA）
- 局域网：2 x 2.5GbE + 1 x 1GbE（OOB 支持）
- USB：3 x USB 3.2 Type-A，1 x USB-C 3.2
- 串口：最多 4 个 COM 端口（RS232/422/485/DIO 变体）
- 显示输出：VGA、HDMI 1.4、USB-C（DP1.2 Alt Mode）
- 电源输入：9–36 VDC
- 工作温度：-40 至 60°C（按指定气流）
- TPM：支持 2.0
- 安装：壁挂 / VESA / DIN‑Rail
- 认证：CE / FCC / RoHS / UKCA
