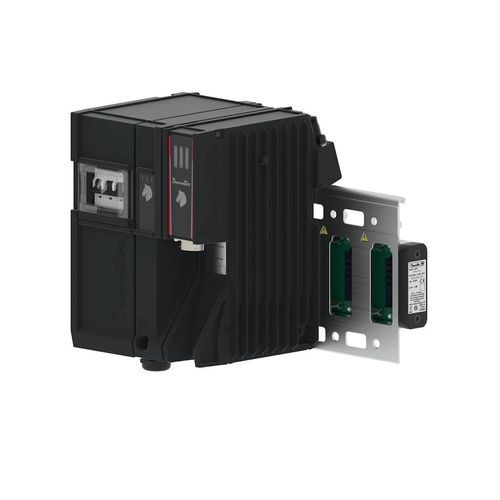

远程遥控螺丝固定设备 MULTI

自动化PC控制模块化

产品概述
MULTI 是一款模块化多轴拧紧系统，适用于受限空间的工位和机床安装。系统可通过 CONNECT 平台实现远程控制与追溯，支持 1 到 40 根拧紧轴（可同步或独立控制）。

适用场景

• 空间受限的装配工位和机床集成
• 高密度多点拧紧作业
• 需要集中工艺控制与可追溯性的生产环境

主要优势

• 缩小工位占地并降低布线复杂度
• 快速重启与热插拔功能，降低停线时间
• 通过 CONNECT 集中管理拧紧设备与结果

关键特性

• 模块化架构：支持 1 至 40 根拧紧轴
• 占地紧凑：示例 0.2 m²；4x10 配置占地小于 1 m
• 快速重启：工位单元约 30 秒恢复
• 工具热插拔：M-Drive 支持约 6 秒更换
• 优化的电缆管理，简化安装与维护
• 与 CONNECT 集成实现远程控制与可追溯性管理

系统组成（概要）

• M-PowerBox：紧凑一体化电源模块，单路 380–480 V / 3ph 输入；可最多级联 4 台，同步至多 4x10 工具
• M-ModuRack：集中分配电力、通信与安全接口，减少分散布线
• M-SafetyBox：安全管理核心与 CONNECT 接口；24 VDC 输出、以太网、eStop（Cat.3 Pl.e）、Quick Stop、现场总线安全（如 ProfiSafe）
• M-Drive：管理 Desoutter EFM 固定拧紧轴；无风扇冷却、前端工具线缆接入、单螺钉维护、热插拔约 6 秒
• EFM 拧紧轴：1–2000 Nm，提供高精度与高重复性

追溯与质量控制
MULTI 通过 CONNECT 提供实时结果（扭矩、角度、曲线）采集、结果传输与存储及自动 NOK 操作流程。支持的拧紧策略包括扭矩、角度、曲线分析、着座与屈服点检测等复杂策略。

适用工况与扩展性

• 用于紧凑协作机器人工作站与机床安装工位
• 车轮/传动系装配及其它高密度拧紧应用
• 可扩展的安装，具备集成安全与集中过程控制能力

技术规格

• 型号：MULTI
• 支持拧紧轴数：1 至 40（模块化）
• 示例占地：约 0.2 m²（4x10 < 1 m）
• 重启时间：约 30 秒（工位单元）
• M-PowerBox：380–480 V / 3ph；支持最多 4 台级联
• M-SafetyBox：24 VDC 输出、以太网、eStop Cat.3 Pl.e、Quick Stop、现场总线安全支持
• M-Drive：无风扇冷却、前端线缆接入、热插拔约 6 秒
• EFM 扭矩范围：1–2000 Nm
• 平台：CONNECT 用于资产管理、追溯与维护界面
