位置指示器 DT4227 Ptxx

温度阻力数字

产品特性

• 输入：Pt100 / Pt500 / Pt1000 温度传感器，或 0–500 Ω / 0–5 kΩ 电阻/电位器
• 2、3 或 4 线连接；3/4 线连接可补偿导线电阻
• 5 位红色 7 段 LED 显示，字符高度 57 mm，亮度可调
• 显示刷新可选 0.01 至 2.0 s；分辨率 0.1 °C
• 2 路可编程 SPST（常开）限值继电器；多种限值工作模式
• 前面板按键或 USB‑mini 配置，配套单屏配置软件
• 面板仪表 288 × 96 × 78 mm，安装深度 <80 mm；前面 IP52 / 背面 IP20

产品说明

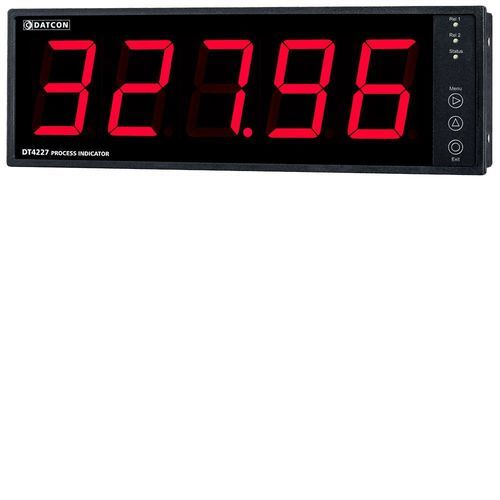

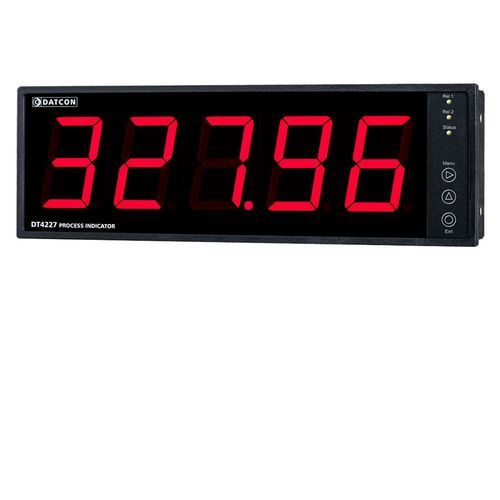

DT4227 Ptxx 过程指示器用于测量并显示连接的 Pt100 / Pt500 / Pt1000 传感器的温度，以及连接电阻或电位器的阻值或滑动端位置。电阻测量提供两个量程（0–500 Ω 和 0–5 kΩ）。仪表支持 2、3、4 线连接，3/4 线连接时可补偿导线电阻。

5 位 LED 显示字符高 57 mm，具备良好远距可读性，亮度可调。通过前面板简易菜单或 USB‑mini 接口使用随附单屏配置软件进行参数设置。可配置项包括输入量程、信号平均、缩放、显示刷新率、亮度、限值及限值工作模式等。

两个可自由编程的继电器输出（SPST 常开）可用于报警或控制，支持多种工作模式选择。

电源选项

• DT4227 Ptxx：24 VDC ± 10%
• DT4227 Ptxx PS：230 V AC/DC ± 10%

技术参数
安全性：设备的输入、输出端子和电源端子相互分离，符合 MSZ EN 61010-1 要求。污染度 2，测量类别 II。

• 型号：DT4227 Ptxx
• 输入：Pt100 / Pt500 / Pt1000 传感器，或电阻 / 电位器（0–500 Ω，0–5 kΩ）
• 接线：2 / 3 / 4 线
• 测量范围：-200 至 +800 °C（传感器）或 0–5 kΩ（电阻）
• 分辨率：0.1 °C
• 精度：<0.05%（ta = 23 °C ± 2 °C）
• 测量时间：12 / 60 / 100 / 200 / 300 / 500 ms
• 显示：5 位（正值）/4 位（负值），7 段 LED，57 mm，红色
• 显示刷新：可选 0.01 至 2.0 s；亮度可调
• 指示灯：2 个继电器状态指示（黄色）
• 继电器输出：2 × SPST（常开），触点额定 30 VDC 3 A / 240 VAC 3 A
• 手动控制：前面板按键 3 个
• 配置：USB‑mini 接口；建议 USB 3.0；可通过软件配置
• 功耗：3 W（24 VDC）或 5 VA / 3.5 W（230 V AC/DC）
• 尺寸：288 × 96 × 78 mm；安装深度 <80 mm
• 接线：可插拔螺丝端子，最大电缆 2.5 mm²
• 工作温度：0 至 +60 °C（可选 -20 至 +60 °C）
• 存储温度：-25 至 +70 °C
• 相对湿度：最高 90%（无凝露）
• 安装位置：控制柜
• 电磁兼容：EN 61326-1（工业环境）；噪声发射 第1组 第B类
• 防护：前面 IP52，背面 IP20
• 重量：0.7 kg
