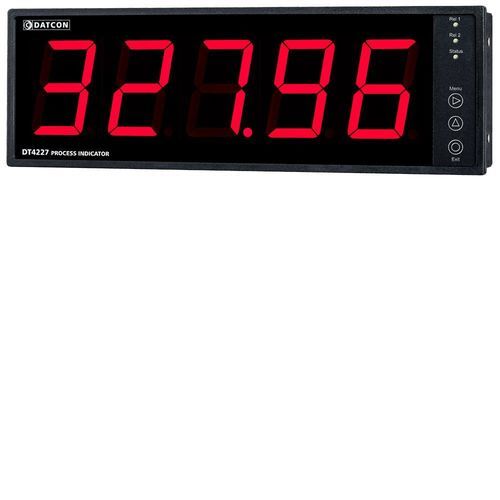

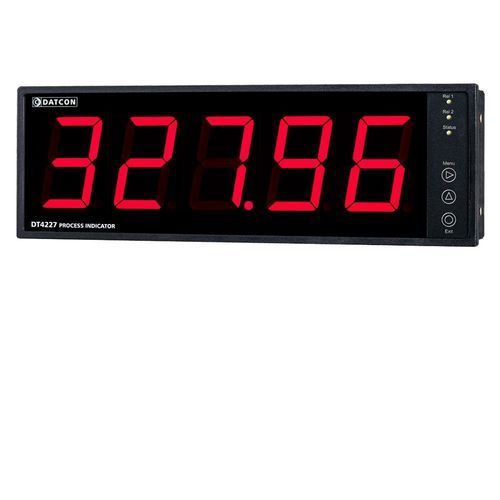

工艺流程指示器 DT4227 RS4

LED式7分区5位显示

产品特点

• RS485 接口，支持 Modbus RTU 从站协议
• 大型 5 位 7 段 LED 显示，字符高度 57 mm
• 亮度可调，支持数字或消息闪烁
• 支持面板按键配置或通过 USB-mini 端口配合单屏配置软件配置
• 2 路可编程 SPST 继电器输出，多种限值模式
• 电源选项：24 VDC ±10%（DT4227 RS）或 230 V AC/DC ±10%（DT4227 RS PS）
• 面板式仪表 288 × 96 mm，安装深度 <80 mm；防护：前面 IP52，背面 IP20

产品描述
DT4227 RS4 过程显示仪用于显示通过通信线路传输的带符号数值和有限字符消息。数值模式下可显示 -9999 至 99999，支持前导零屏蔽并可设置闪烁。消息模式下可显示短文本（如 Start、Stop、End、Error），采用 7 段字符集；字符可单独或同时闪烁。可在 RS485 总线上并联多台设备。通信参数可配置，最高速率 9600 Baud。

该仪表配备两路可编程 SPST 继电器输出，用于报警或控制。可通过面板简易菜单或 USB-mini 端口使用单屏配置程序进行配置（建议使用 USB 3.0）。设置受两级密码保护。

技术规格

• 安全性：输入、输出和电源端子隔离（符合 MSZ EN 61010-1）
• 污染度：2；测量类别：II
• 通信速率：300 / 600 / 1200 / 2400 / 4800 / 9600 Baud；校验：偶/奇/无；停止位：1
• 继电器输出：2 × SPST 常开；接点额定：30 VDC 3 A / 240 VAC 3 A
• 显示范围：5 位（正值）、4 位（负值）、符号、小数点；颜色：红色
• 指示 LED：2 路继电器状态，1 路通信状态（黄）
• 手动控制：前面板 3 个按键；配置端口：USB-mini（建议 USB 3.0）
• 功耗：3.5 W / 3 VA；工作温度：0 至 +60 °C（可选 -20 至 +60 °C）
• 存储温度：-25 至 +70 °C；相对湿度：最大 90%，无冷凝
• 安装位置：柜内；外壳：面板式仪表；连接：可插拔螺丝端子（最大 2.5 mm²）
• 尺寸：288 × 96 × 78 mm（宽 × 高 × 深）；重量：0.7 kg；EMC：EN 61326-1
