工艺流程指示器 DT4227 UI

电流直流电压电流回路

产品特性

• 模拟输入范围：0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V
• 以物理单位显示，可由用户设定缩放
• 大尺寸5位LED显示，字符高度57 mm，亮度可调
• 为被动4-20 mA变送器提供20 VDC供电（提供20 mA，最大25 mA）
• 双路可编程继电器输出（2 × SPST 常开）
• 通过面板按键或USB（免费设定程序）进行简易配置
• 电源选项：24 VDC ±10%（DT4227 UI）或230 V AC/DC ±10%（DT4227 UI PS）
• 面板安装 288 × 96 mm，安装深度 <80 mm，前部防护 IP52 / 背部 IP20

产品描述

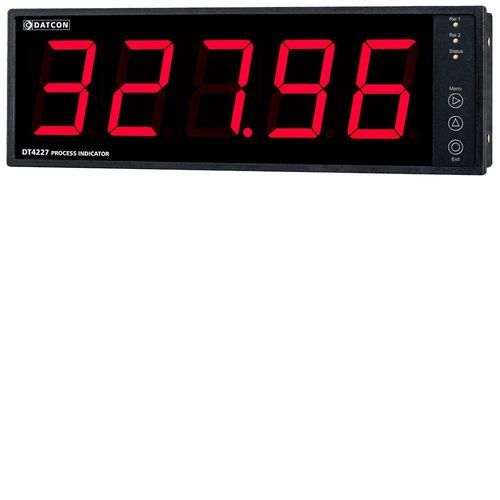

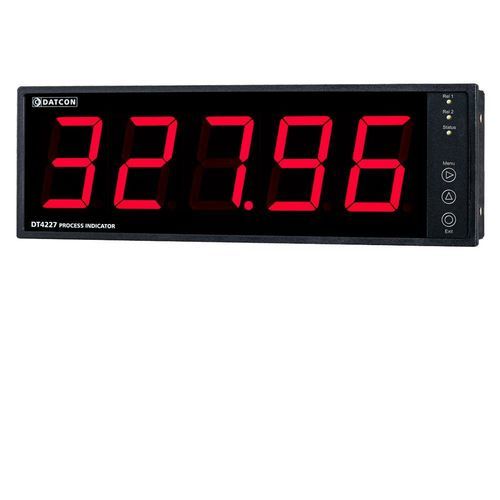

DT4227 UI 过程指示器将测量传感器的模拟输出信号转换为机柜安装用的物理单位显示值。可将任意显示范围分配给所选输入信号范围。设备配备57 mm高的5位LED显示，便于远距离读取，亮度可调，并带有限位指示灯。20 VDC输出可为被动4-20 mA变送器供电。两路可编程继电器输出用于限值控制，限值工作模式可选。可通过三枚面板按键或USB-mini端口及单屏设置软件快速完成配置与调试。提供DC和AC两种电源版本以适配控制柜安装要求。

技术规格

• 安全：输入/输出端子与电源端子隔离（符合 MSZ EN 61010-1）
• 污染程度：2；测量类别：II
• 输入特性：直流电流或直流电压
• 测量范围：0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V
• 过量程能力：±50 mA（电流输入），±200 V（电压输入）
• 测量时间：12 / 60 / 100 / 200 / 300 / 500 ms
• 精度：<0.05%（Ta = 23 °C ±2 °C）
• 温度漂移：±25 ppm/°C（最大）
• 输出：2 × SPST 常开继电器触点；触点额定值 30 VDC/3 A 或 240 VAC/3 A
• 变送器供电：20 VDC @ 20 mA（最大25 mA）
• 显示：5位LED（正值5位，负值4位），字符高57 mm
• 显示刷新时间：0.01 / 0.1 / 0.3 / 0.5 / 1.0 / 2.0 s
• 手动控制：3个面板按键；配置端口：USB-mini（建议使用 USB 3.0）
• 功耗：3 W（24 VDC）；5 VA / 3.5 W（230 V）
• 工作温度：0 至 +60 °C（可选 -20 至 +60 °C）；存储温度：-25 至 +70 °C；相对湿度：最大90%，无凝结
• 安装位置：机柜；外壳：面板式仪表；接线：插拔式螺丝端子（最大导线 2.5 mm²）
• 尺寸（W×H×D）：288 × 96 × 78 mm；重量：0.7 kg；防护：前部 IP52，背部 IP20
• 电磁兼容：EN 61326-1（工业环境抗扰性，组别1 级别B 发射）
