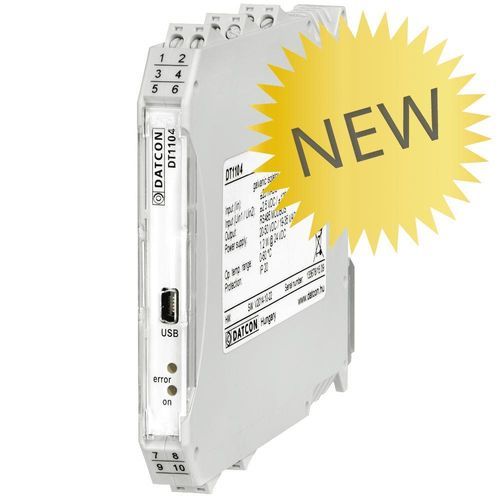

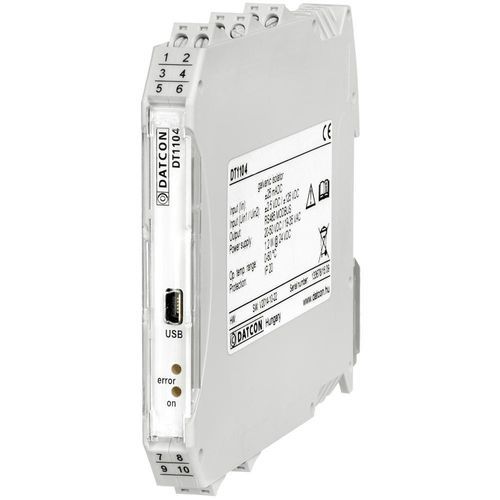

信号隔离器 DT1104 UI RS4

电镀4-20mA聚合物

产品特性

• 0-20 mA / 4-20 mA / 0-10 V / 2-10 V 输入
• 为接入输入的两线制变送器提供 22 V、24 mA 变送器电源
• 带 MODBUS RTU/ASCII 从站协议的 RS485 通信输出
• 三路隔离
• 可通过 USB 端口配置输入及通信参数（含 USB 数据线）
• 非线性：<0.01%
• 温度漂移：<25 ppm / °C（典型）
• 供电版本：24 V ± 10% DC 和 230 V AC/DC ± 10%
• 12.5 mm 宽，TS-35 导轨安装端子外壳

产品描述
DT1104 UI RS4 隔离器用于在现场变送器与信号处理单元（PLC、DCS）之间提供电气隔离、信号转换和可靠传输。设备可接受电流或电压输入，并通过 RS485 接口以 MODBUS RTU/ASCII 从站方式输出测量值。

在同一 RS485 总线上无需中继器的情况下，可连接最多 32 台 DT1104 UI RS4。该方案的优势包括减少对 PLC/DCS 专用模拟输入模块的需求，并且在隔离器输入与信号处理单元之间仅进行一次 A/D 转换，从而提高整体测量精度（非线性 <0.01%，温度系数 <25 ppm / °C（典型））。同时可显著降低现场布线成本。

设备具有三路电气隔离：输入、输出和电源相互隔离。工作隔离电压为输入、输出与电源端子之间 250 Veff，耐压 2500 VDC（1 分）。

输入与变送器供电

• 电流输入：0 (4) – 20 mA*
• 电压输入：0 (2) – 10 V*

* 同一时间仅能使用一个输入和一个输出。

输入端提供 22 VDC / 24 mA 变送器电源，用于给被动两线变送器供电。

通信与配置
RS485 输出可通过 MODBUS RTU/ASCII 从站协议读取输入值（可直接以物理单位显示）。隔离器参数（输入类型、量程、缩放、通信参数）可通过带隔离的 USB 端口进行设置。前面板 LED 指示电源和错误状态。

设备有两种供电型号：DT1104 UI RS4（24 V ± 10% DC）和 DT1104 UI RS4 PS（230 V ± 10% AC/DC）。

技术规范
安全：输入、输出和电源端子相互隔离，符合 EN 61010-1 要求。污染等级：2。测量类别：II。
输入：直流电流或直流电压。量程：0-20 mA、4-20 mA、0-10 V、2-10 V。持续过载能力：400 mA（电流输入）、100 V（电压输入）。输入阻抗：10 Ω（电流）、102 kΩ（电压）。变送器供电：22 VDC（24 mA）。与输入相关的测量误差：±0.05% @ 25 °C ±2 °C。温度依赖性：<25 ppm / °C（典型）。配置：通过 USB。
输出：RS485 接口，电气隔离。协议：MODBUS RTU / ASCII 从站。支持命令：寄存器块读取。通信速率：2400 / 4800 / 9600 / 14400 / 19200 / 38400。地址范围：0–247（0：不响应）。接口连接：2 个可插拔螺钉端子（一路接主站，一路接下一级或终端电阻）。单 RS485 段最大可连接设备：32。响应时间：100 ms。
隔离性能：250 Veff（输入/输出/电源间）；2500 VDC（1 分）。电源：24 V ± 10% DC（DT1104 UI RS4）或 230 V ± 10% AC/DC（DT1104 UI RS4 PS）。功耗：≤1.6 W / 2.2 VA（24 V）；≤1.8 W / 2.4 VA（230 V）。
环境条件：工作温度 0–50 °C（可选 -20 至 +60 °C）；相对湿度 ≤90% 非冷凝。安装位置：配电柜，建议垂直安装（水平导轨）。EMC：EN61326-1 发射 第1组 第B类；工业环境抗扰度。
通用参数：TS-35 导轨安装聚酰胺 PA6.6 外壳；可插拔螺钉端子连接；导线截面积 0.25–2.5 mm2；尺寸 12.5 × 99 × 115 mm（宽 × 高 × 深）；重量 0.15 kg；防护等级 IP20。

主要参数

• 型号：DT1104 UI RS4（230 V AC/DC 型号为 DT1104 UI RS4 PS）
• 输入：可选电流或电压（0-20 mA / 4-20 mA / 0-10 V / 2-10 V）
• 变送器供电：22 VDC，24 mA
• 输出：RS485，MODBUS RTU/ASCII 从站
• 电气隔离：三路；250 Veff / 2500 VDC（1 分）
• 精度：±0.05% @25 °C；非线性 <0.01%
• 温度系数：<25 ppm / °C（典型）
• 尺寸：12.5 × 99 × 115 mm；DIN 导轨（TS-35）安装
• 功耗：≤1.6 W（24 V） / ≤1.8 W（230 V）
• 防护等级：IP20
