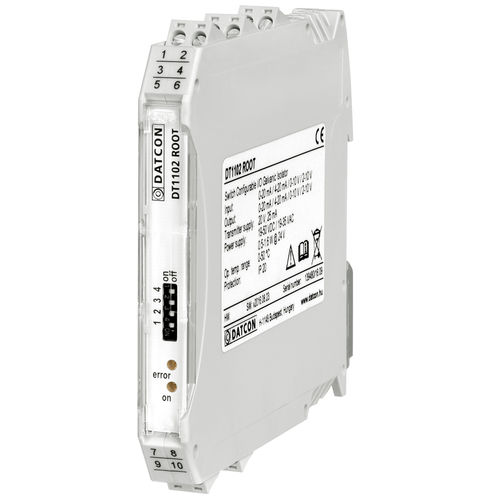

电镀隔离器 DT1102 ROOT square root characteristics

4-20mA电压电流

DT1102 ROOT（PS）在发射机（或其他信号源）和信号处理装置之间提供电隔离和信号转换。 传输特性为平方根。4-20 mA 输入/输出见上图。 电隔离为 3 路：输入、输出和电源相互电隔离。 三个方向的连续隔离电压均为 250 VACeff。 仪器输入端提供 20 VDC / 24 mA，用于为无源双线变送器供电。 输入和输出信号范围可通过前置开关任意组合选择： 0-20 mA / 4-20 mA / 0-10 V / 2-10 V 输入 0-20 mA / 4-20 mA / 0-10 V / 2-10 V 输出 仪器有两个输入端： 电流：0 (4) mA - 20 mA* 电压： 0 (2 ) V - 10 V* 仪器有两个输出端 电流： 0 (4) mA - 20 mA* 电压： 0 (2 ) V - 10 V* * 一次只能使用一个输入和一个输出。 该设备可订购两种电源： DT1102 INV：24 V ± 10% DC DT1102 INV PS：230 V ± 10% AC/DC 出色的传输特性：非线性 < 0.02% TYP，温度系数：25 ppm / °C TYP 前置 LED 指示灯提供电源存在和可能故障情况的信息。
