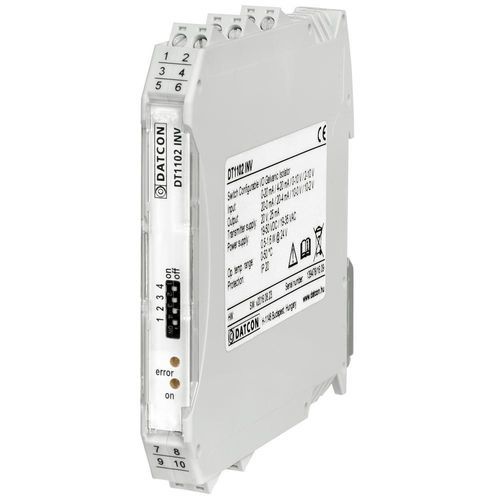

电镀隔离器 DT1102 INV inverse characteristics

4-20mA电压电流

DT1102 INV (PS) 在发射器（或其他信号源）和信号处理装置之间提供电隔离和信号转换。其传输特性是反向的，即输入信号增大，输出信号减小（例如，将 4-20 mA 输入信号转换为 20-4 mA 输出信号，或将 4-20 mA 输入信号转换为 10-0 V 输出信号）。 电隔离为 3 路，即输入、输出和电源相互电隔离。 三个方向的连续隔离电压均为 250 VACeff。 仪器输入端提供 20 VDC / 24 mA，用于为无源双线变送器供电。 输入和输出信号范围可通过前置开关任意组合选择： 0-20 mA / 4-20 mA / 0-10 V / 2-10 V 输入 20-0 mA / 20-4 mA / 10-0 V / 10-2 V 输出 仪器有两个输入端： 电流：0 (4) mA - 20 mA* 电压： 0 (2 ) V - 10 V* 仪器有两个输出端 电流： 20 mA - 0 (4) mA * 电压： 10 V - 0 (2) V* * 一次只能使用一个输入和一个输出。 该设备可订购两种电源： DT1102 INV：24 V ± 10% DC DT1102 INV PS：230 V ± 10% AC/DC 出色的传输特性：非线性 < 0.02% TYP，温度系数：25 ppm / °C TYP。 前置 LED 指示灯可显示电源状态和可能的故障情况。
