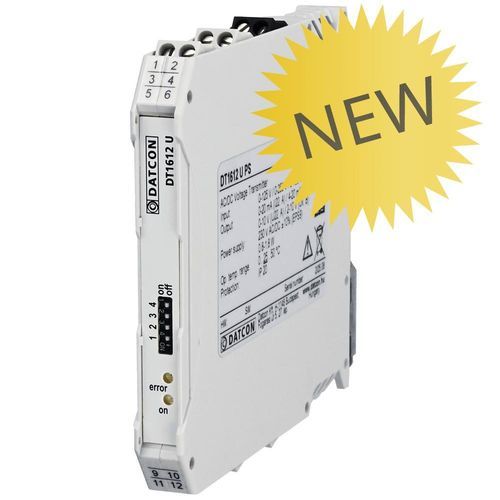

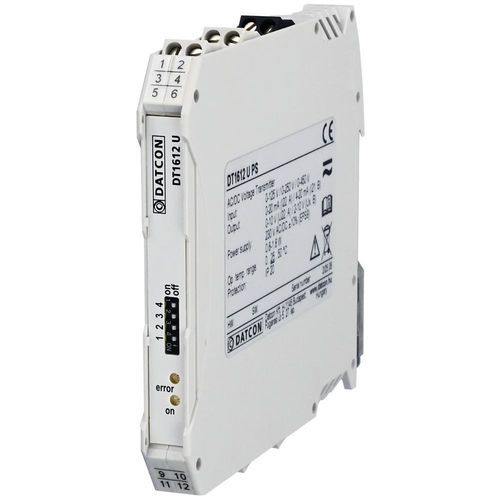

DIN导轨电压发送器 DT1612 U

产品特性

• 3 个可切换测量量程：0–125 VAC / 0–250 VAC / 0–450 VAC
• 真有效值（TRMS）转换
• 测量类别：CAT III
• 精度：0.2%
• 输出选项（面板开关）：0–20 mA / 4–20 mA / 0–10 V / 2–10 V
• 供电版本：24 VDC 或 230 V AC/DC
• 12.5 mm 宽，TS‑35 导轨安装端子外壳
• 符合 EN 60688

产品说明
DT1612 U (PS) 变送器将交流输入信号的真有效值（TRMS）转换为比例模拟输出。输入量程和输出类型可通过面板开关选择。输入符合 CAT III 要求，可承受额定量程 20% 的永久超限。

• 可选输入量程：0–125 VAC、0–250 VAC、0–450 VAC
• 两种输出可选（同一时间仅可使用一种）：0(4)–20 mA 或 0(2)–10 V

在 40–400 Hz 频率范围内，变送器精度为 0.2%。最大稳定时间 120 ms。可选两种电源型号：

• DT1612 U：24 VDC ±10%
• DT1612 U PS：230 V AC/DC ±10%

输入、输出和电源之间为电气隔离，符合 EN 61010‑1。面板指示灯显示运行状态和故障。机芯为 12.5 mm 宽端子外壳，适用于 TS‑35 导轨安装。完全符合 EN 60688。

技术规格

• 安全性：输入、输出和电源端子之间电气隔离（符合 EN 61010‑1）
• 污染等级：2
• 测量类别：CAT III
• 输入电压（量程）：0–125 VAC、0–250 VAC、0–450 VAC
• 连续过压能力：2 × U，500 V（最大）
• 输入消耗：0.2 VA（最大）
• 频率范围：40–400 Hz
• 输出电压：0/2–10 V（最大 14 V）
• 电压输出负载电阻：≥ 500 Ω
• 输出电流：0/4–20 mA（最大 24 mA）
• 终端电阻：≤ 500 Ω
• 过压保护：18 V（限流器）
• 过流保护：40 mA（限流器）
• 稳定时间：120 ms（最大）
• 输出信号误差：0.2%（最大）
• 温度系数：25 ppm/°C（典型）
• 频率依赖性：0.2%（最大，40–400 Hz）
• 电源电压依赖性：可忽略
• 负载依赖性：可忽略
• 转换特性：TRMS
• 供电电压：24 VDC ±10%（DT1612 U）；230 V AC/DC ±10%（DT1612 U PS）
• 功耗：1.2 W（DT1612 U）；1.5 VA（DT1612 U PS）
• 工作温度：0–50 °C（可按需选配 −20 至 +60 °C）
• 相对湿度：最大 90%，无冷凝
• 安装位置：控制柜内
• 建议安装方式：在水平导轨上竖直安装
• EMC：EN 61326‑1（干扰发射 第1组 第B类；工业环境抗扰度）
• 结构：TS‑35 导轨安装端子外壳，聚酰胺 PA6.6
• 电气连接：螺丝端子
• 导线截面积：0.25–2.5 mm²
• 尺寸（W×H×D）：12.5 × 104 × 114 mm
• 重量：0.105 kg
• 防护等级：IP20
