变压器电流变送器 DT1622 Ix

DIN导轨交流4-20 mA

产品特性

• 3 种版本，6 个量程：0–1 AAC / 0–5 AAC（可切换）、0–10 AAC / 0–20 AAC（可切换）、0–40 AAC / 0–60 AAC（可切换）
• 真有效值（TRMS）转换
• 测量类别：CAT III
• 被动 4–20 mA 输出（两线，回路供电）
• 精度：0.5%（输出），输出误差 ≤ 0.2%
• 电源：12–33 VDC，回路供电
• 宽度 17.5 mm，TS‑35 导轨安装外壳
• 符合 EN 60688，输入/输出隔离符合 EN 61010‑1
• 前面绿色指示灯：常亮=正常，闪烁=故障

产品描述
DT1622 交流电流变送器将被测交流电流的真有效值（TRMS）转换为比例的 4–20 mA 信号，供远程处理使用。该设备为被动两线制，通过 4–20 mA 回路（12–33 VDC）供电。

三种硬件版本覆盖六个量程；在同一版本内可通过面板前端的 Hi–Lo 开关选择量程。5/1 AAC 输入版本可通过外部电流互感器（比值 x/5 或 x/1）扩展。输入通过宽带测量变压器与被测网络隔离，满足 CAT III 要求。

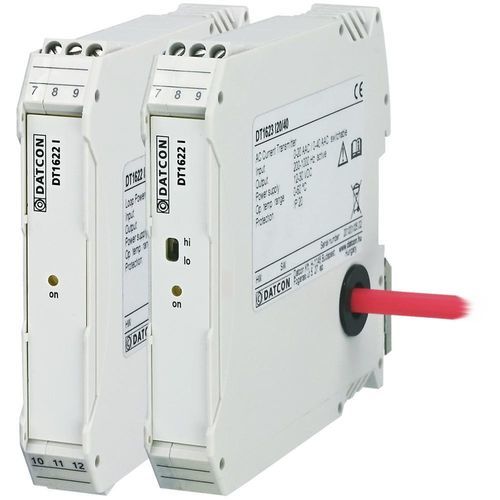

设备可承受持续过载至标称值的 2 倍，短时（1 s）过载可达 20 倍。I5/I1 量程时导线通过螺丝端子连接；较高量程时导线须穿过机箱侧面的通孔。前端绿色 LED 指示运行状态。

DT1622 设计为 17.5 mm 宽的紧凑型 TS‑35 导轨安装模块，适用于仪表柜和工业自动化面板。符合 EN 60688，便于在控制系统中集成。

技术规格

• 安全数据：输入与输出隔离符合 EN 61010‑1；污染度：2；测量类别：CAT III
• 输入特性：
  • 输入电流：见型号说明（0–1/0–5、0–10/0–20、0–40/0–60 AAC）
  • 转换特性：真有效值（TRMS）
  • 持续过流能力：2 × In
  • 短时（1 s）过流能力：20 × In
  • 输入消耗：≤ 0.25 VA
  • 频率范围：40–400 Hz
• 输出特性：
  • 输出：4–20 mA，被动（两线）
  • 端子阻抗：≤ 500 Ω
  • 过压保护：35 V 限幅
  • 过流保护：24 mA 限幅
  • 稳定时间：500 ms（10–90%）
  • 输出信号误差：≤ 0.2%
  • 温度相关性：25 ppm/°C（0–60 °C）
  • 频率相关性：≤ 0.3%（40–400 Hz）
• 电源：12–33 VDC（回路供电）
• 环境条件：
  • 工作温度：0–60 °C（可选 -20–60 °C）
  • 相对湿度：≤ 90% 非冷凝
  • 安装位置：仪表柜
  • 安装方式：垂直（安装于水平导轨）
• 电磁兼容（EMC）：EN 61326‑1 — 发射：组 1，B 类；抗扰性：工业环境
• 通用数据：
  • 结构：TS‑35 导轨安装外壳，材料：聚酰胺 PA6.6
  • 电气连接（输出）：螺丝夹端子
  • 电气连接（输入）：≤5 AAC 为螺丝端子；>5 AAC 为穿通
  • 导线截面积：0.25–2.5 mm²；有穿通时：10 mm²（≤ 40 AAC），16 mm²（> 40 AAC）
  • 尺寸（宽×高×深）：17.5 × 104 × 115 mm
  • 重量：约 0.100–0.125 kg
  • 防护等级：IP20
• 更多技术数据见使用说明；制造商保留更改规格的权利。
