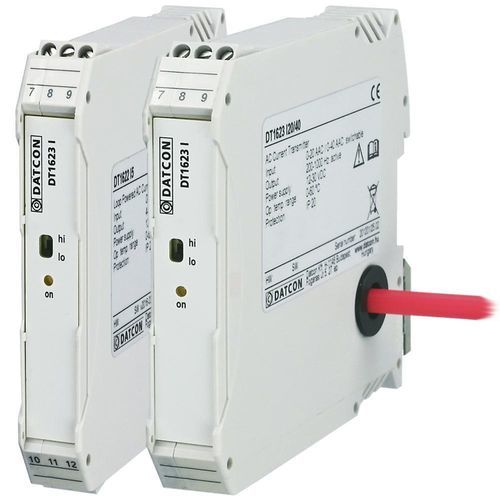

变压器电流变送器 DT1623 Ix

DIN导轨交流通孔

特点

• 三种版本，六个可选测量范围，最高至60 AAC（通过前面板 Hi‑Lo 开关选择）
• 真有效值（TRMS）转换，提供精确的交流测量
• 频率（方波）输出，按测得 TRMS 比例：400–2000 Hz
• 输出精度0.5%，频率相关性 ≤ 0.3%
• 测量类别 CAT III，输入/输出隔离符合 EN 61010-1
• 24 VDC 供电，输入功耗低（最大0.25 VA）
• 紧凑：宽度17.5 mm，TS-35 导轨安装，防护等级 IP20

产品描述
DT1623 Ix 交流电流变送器输出 400–2000 Hz 的频率（方波），该频率与输入电流的真有效值（TRMS）成比例。频率输出可用于在 PLC 和信号处理器中用计数输入替代模拟输入，简化集成并降低成本。

设备提供三种版本，覆盖六个测量范围（通过前面板 Hi‑Lo 开关选择）。输入通过宽带测量变压器与被测网络电气隔离，符合 CAT III 要求。输入可承受连续过流至额定值的 2 倍，短时间过流（1 s）可达 20 倍额定值。

低量程版本可通过端子排接线；高量程需将导线穿过外壳开口。前面板绿色指示灯显示设备状态（常亮 = 正常，闪烁 = 故障）。设备为 17.5 mm 宽端子式结构，可导轨安装，符合 EN 60688。

技术规格（表）
安全数据：输入端子与输出端子电气隔离；隔离符合 EN 61010-1。
污染等级：2
测量类别：CAT III

输入参数：
输入信号：交流电流
测量范围：见型号标识（可切换）
转换特性：真有效值（TRMS）
连续过流：2 × I_nominal
短时过流（1 s）：20 × I_nominal
输入消耗：0.25 VA（最大）
输入频率范围：40–400 Hz

输出参数：
输出信号：频率（方波）
输出范围：400–2000 Hz
建立时间：500 ms（10–90%）
输出信号误差：< 0.5%
输出电平：Lo < 0.2 V；Hi > 21 V（Rt：2–20 kΩ）
温度系数：< 25 ppm/°C（0–60 °C）
频率依赖性：<= 0.3%（40–400 Hz）
供电电压依赖性：几乎为零

电源：
供电电压：24 VDC ±10%

环境条件：
工作温度范围：0–60 °C（可选 −20–60 °C）
相对湿度：最高90%（非凝结）
安装位置：配电柜内
推荐安装姿势：垂直（横向导轨上）

EMC：EN 61326-1。噪声发射：Group 1, Class B。抗扰度：工业区级别。

一般数据：
外壳：TS-35 导轨安装，材料 聚酰胺 PA6.6
输出连接：螺钉端子
输入连接：螺钉端子（≤ 10 AAC）/ 穿通连接（> 10 AAC）
穿通连接能力：10 mm2（≤ 40 AAC），16 mm2（> 40 AAC）
尺寸：17.5 × 104 × 115 mm（宽 × 高 × 深）
重量：0.100–0.125 kg
防护等级：IP20

技术参数 / 规格

• 型号：DT1623 Ix
• 输入：交流电流，TRMS 转换
• 测量范围：三种版本覆盖六个可选范围
• 输出：频率（方波）400–2000 Hz
• 精度 / 输出误差：< 0.5%
• 供电电压：24 VDC ±10%
• 连续过流能力：2 × 额定值
• 短时过流（1 s）：20 × 额定值
• 输入消耗：0.25 VA（最大）
• 工作温度：0–60 °C（可选 −20–60 °C）
• 尺寸：17.5 × 104 × 115 mm
• 防护等级：IP20
