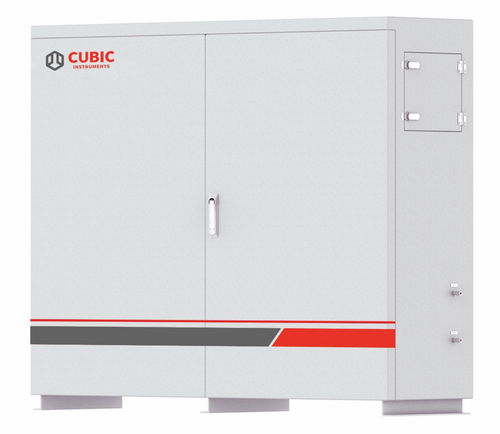

气体分析系统 GasTDL-3110

激光加工数据样本

产品概述
GasTDL-3110是一款提取式TDLAS激光气体分析系统，用于单一目标气体的连续实时测量。可配置测量H2S、O2、CO、CO2或CH4，交叉光束TDLAS结构在背景气体干扰下仍能保证高选择性和测量精度。

设计与运行
系统采用提取式取样，集成取样探头、预处理单元、控制单元和气体分析单元。具备探头自动冲洗、冷凝液排放和多级过滤，可在高温、高湿、高粉尘、高流速及腐蚀性气氛等恶劣工况下实现稳定连续测量。

应用
适用于油气、化工、冶金等行业的工艺优化、能耗降低和安全监测，适合过程气体与合成气（syngas）的连续监测。

细分 / 部门
细分：Process Gas Analyzer
部门：Syngas Analyzer

特点

• 高选择性的交叉光束TDLAS技术，实现单组分气体的精确测量，交叉干扰小。
• 防爆认证：Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db，适用于可燃气体及粉尘危险区。
• 自动取样、探头冲洗与冷凝液排放，支持长期无人值守运行。
• 多级过滤与坚固的取样结构，适应高粉尘、高湿和腐蚀性气体工况。
• 支持远程监控（RS‑485/RS‑232），并提供多种输出以便与过程控制系统集成。

规格

• 测量成分：H2S、O2、CO、CO2、CH4
• 测量原理：TDLAS（交叉光束）
• 测量范围：H2S：0~100 ppm、0~5000 ppm；O2：0~5%VOL（可配置至100%VOL）；CO：0~100%VOL；CO2：0~100%VOL；CH4：0~20%VOL
• 精度：≤±1% F.S.
• 重复性：≤±1%
• 量程漂移（Span Drift）：≤±1% F.S.
• 分辨率：0.01%VOL
• 防爆等级：Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db
• 环境温度：-20~60℃
• 工作电源：220V AC，50Hz
• 工作气体：工业氮气 0.3~0.8 MPa
• 通信接口：RS‑485、RS‑232
• 输出方式：2 路 4~20 mA；3 路继电器输出
