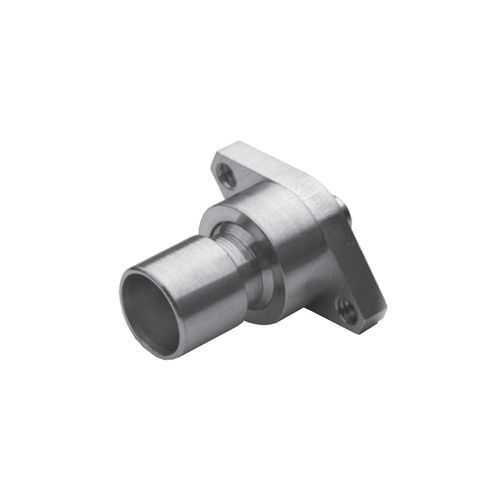

数据连接器 H001-D32-01

公端直流频率

GMS 公型/插头电缆连接器插头浮动安装至 0.086 S/R 电缆 表面处理，触点 - 符合 MIL-G-45204、I 类 C 级 1 类镀金标准，符合 SAE AMS-QQ-N-290 镀镍标准 材料，外部触点 - 符合 ASTM B196 和或/ASTM B197 标准的铍铜 材料，弹簧 - 符合 ASTM A313-95A 标准的 17-7 不锈钢 表面处理，本体 - 符合 MIL-F-14072 E300 标准的钝化处理 材料，中心触点 - 符合 ASTM B196 和或/ASTM B197 标准的铍铜 阻抗 - 50 Ω 材料，绝缘体 - PTFE 碳氟化合物，符合 ASTM D1710 标准 频率范围 - DC 至 23 GHz typ. 材料、本体 - CRES 303，符合 ASTM A484 和 ASTM A582 和/或 ASTM A555 和 ASTM A581 标准 产品类型 - 连接器 直径 A - 6.858 毫米（0.27 英寸） 直径 B - 3.048 毫米（0.12 英寸） 轴向容许偏差 - 0.06 容许径向偏差 - ± 0.020 对接/拆卸周期 - 5000 驻波比 - 1.15:1 至 8 千兆赫1.25:1 至 23 千兆赫 接触电阻 - 内导体 - 2.5 mΩ 接触电阻 - 外导体 - 2 mΩ 符合所有 MIL-STD 性能规范 可适应 0.020 的径向偏差和 0.060 的轴向偏差，而不会影响电气性能 频率从直流到 23 千兆赫
