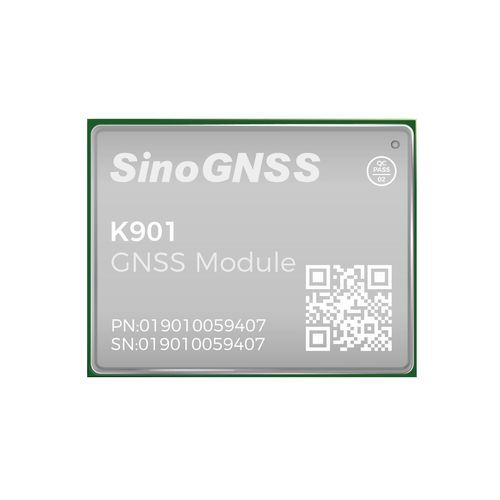

GPSGNSS模块 K901

GLONASSQZSS伽利略式

K901 集成了先进的 QC7820 SoC 芯片，可提供业界领先的 GNSS 精度并支持全星座。它采用紧凑型 SMT 封装、超低功耗和多种抗干扰技术，适合物联网和无人机等空间和功耗受限的应用。 主要特性

支持 GPS、BDS-2、BDS-3、GLONASS、GALILEO、NAVIC、QZSS 和 SBAS

RF 和 BB 集成的高精度 GNSS SoC（QC7820）

全新的双核 CPU 结构

体积小、功耗低

支持 PPP-B2b 和 PPP-HAS 服务

。 性能

信号跟踪： GPS：L1C/A、L2P、L2C、L5、L1C；BDS-2：B1I、B2I、B3I；BDS-3：B1I、B3I、B1C、B2a、B2b；GLONASS：G1、G2、G3*；Galileo：E1、E5b、E5a、E5 AltBoC*、E6c*；QZSS：L1C/A、L2C、L5、L1C；SBAS：L1C/A；NAVIC：L5

冷启动： <20 秒（添加加速度捕获模块）

热启动（带 RTC）： < 10 秒（典型值）

信号重新采集： < 1 秒

RTK 初始化时间： < 5 秒（D < 10 km）

初始化可靠性： > 99.9 %

速度精度： ≤ 0.02 m/s

时间精度： 20 ns

PPP 收敛时间： < 15 min

后处理： 2.5 mm + 1 ppm 水平；5 mm + 1 ppm 垂直

单基线 RTK： 8 mm + 1 ppm 水平；15 mm + 1 ppm 垂直

DGPS： < 0.4 米有效值

SBAS： 1 米 3D 有效值

Standalone： 1.5 米水平；3 米垂直

PPP： 0.1 米水平；0.2 米垂直

。 物理

Size (W × L × H): 12.2 mm × 16 mm × 2.5 mm

Weight: 1.0 g

Hardware interface: LGA 24 pin

Power consumption: 0.35 W

Input voltage: +3.3 V ± 5% DC

工作温度： -40 °C 至 +85 °C

存储温度： -55 °C 至 +125 °C

LNA 电源（外部）： +3.3 V ~ +5 V ± 5% VDC @ 0-100 mA

LNA 增益： 20 ~ 35 dB（建议）

阻抗匹配： 50 Ω

。 通信

UART: 3

PPS: 1

EVENT: 1

I2C: 1

校正数据 I/O： RTCM 2.X、3.X

位置数据输出： ASCII (NMEA-0183)：GGA、GSA、GSV、RMC、HDT、VHD、ZDA、VTG、GST、GLL；二进制：

位置输出率： 1 Hz、2 Hz、5 Hz、10 Hz、20 Hz*、50 Hz*（标有 * 的项目由特定固件支持）

位置输出率： 1 Hz、2 Hz、5 Hz、10 Hz、20 Hz*、50 Hz*（标有 * 的项目由特定固件支持）特性/技术参数

制造商： ComNav Technology Ltd.

型号： K901

SoC： QC7820（下一代 RF 和 BB 集成 GNSS SoC）

CPU：双核架构

抗干扰技术：内部自适应系统，具有宽带接收、窄带抑制和连续波抑制功能

集成：节省空间的 SMT 封装，具有完全引脚兼容性，可简化设计

。
