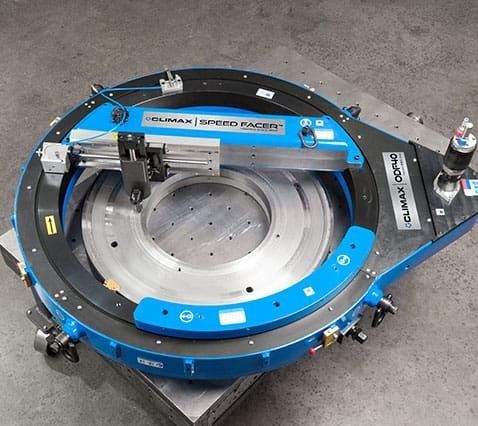

便携式法兰端面加工机 SPEED FACER™ ODF30 – ODF120

外夹液压气动

概述
CLIMAX SPEED FACER™ ODF30 – ODF120 是一款面向现场作业的高性能外径安装法兰端面加工机，旨在最大化安全性、速度和精度。远程进给控制与自动进给系统实现真正的免手操作，让操作人员远离运动部件，同时提高一致性和生产率。

主要特性

• 采用定制的安装触指和调平脚，可快速部署并简化对中 — 从包装箱到切削约15分钟或更短时间。
• 进给速度无级可调，工具头可完全旋转且刀具可360°旋转，适应多种端面切削、表面精度与高金属去除率。
• 远程进给控制与自动进给实现免手操作并提升作业安全。

产品优势

• 强劲且精确的加工性能：可选最高约3 hp 的气动马达；为硬质合金或高速钢刀具优化的传动比；进给率 0.001–0.032 in/rev（0.025–0.813 mm/rev）；多重进给触发器支持高进给。
• 多功能且易用：十种型号覆盖至多 120.5"（3060 mm）的法兰直径；工具头与刀尖可独立360°旋转，适用于倒角、O型圈槽、方肩和斜面；可选背面夹具；可拆卸进给触发器和多安装位置；可逆气动马达；安装触指与调平脚便于快速对中；刀具座支持至 0.75 in（19.1 mm）；切削刀具可按需提供；提供定制运输箱以保护设备。
• 安全性：自动进给将操作人员与运动部件隔离；轴承护罩防止切屑进入轴承和皮带传动；低压安全互锁防止断气后意外重启；急停按钮用于快速停机与受控重启；符合 CE 认证。

规格（表）
Model | Mounting range | Mounting range with feet extension | Facing diameter range | Motor option
ODF30 | 19.2 – 30.5" / 488 – 775 mm | 9.2 – 30.5" / 234 – 775 mm | 0 – 30.5" / 0 – 775 mm | Pneumatic or Hydraulic – Belt Drive
ODF40 | 29.2 – 40.5" / 742 – 1029 mm | 19.2 – 40.5" / 488 – 1029 mm | 0 – 40.5" / 0 – 1029 mm | Pneumatic or Hydraulic – Belt Drive
ODF50 | 39.2 – 50.5" / 996 – 1283 mm | 29.2 – 50.5" / 742 – 1283 mm | 0 – 50.5" / 0 – 1283 mm | Pneumatic or Hydraulic – Belt Drive
ODF60 | 49.2 – 60.5" / 1250 – 1537 mm | 39.2 – 60.5" / 996 – 1537 mm | 0 – 60.5" / 0 – 1537 mm | Pneumatic or Hydraulic – Belt Drive
ODF70 | 59.2 – 70.5" / 1512 – 1791 mm | 49.2 – 70.5" / 1250 – 1791 mm | 0 – 70.5" / 0 – 1791 mm | Pneumatic or Hydraulic – Belt Drive
ODF80 | 69.2 – 80.5" / 1757 – 2044 mm | 59.2 – 80.5" / 1503 – 2044 mm | 0 – 80.5" / 0 – 2044 mm | Pneumatic or Hydraulic – Belt Drive
ODF90 | 79.2 – 90.5" / 2011 – 2298 mm | 69.2 – 90.5" / 1757 – 2298 mm | 0 – 90.5" / 0 – 2298 mm | Pneumatic or Hydraulic – Belt Drive
ODF100 | 89.2 – 100.5" / 2265 – 2552 mm | 79.2 – 100.5" / 2011 – 2552 mm | 0 – 100.5" / 0 – 2552 mm | Pneumatic or Hydraulic – Belt Drive
ODF110 | 99.2 – 110.5" / 2519 – 2806 mm | 89.2 – 110.5" / 2265 – 2806 mm | 0 – 110.5" / 0 – 2806 mm | Pneumatic or Hydraulic – Belt Drive
ODF120 | 109.2 – 120.5" / 2773 – 3060 mm | 99.2 – 120.5" / 2519 – 3060 mm | 0 – 120.5" / 0 – 3060 mm | Pneumatic or Hydraulic – Belt Drive

技术规格

• 系列名称：SPEED FACER™（涵盖 ODF30 至 ODF120）。
• 可用型号：ODF30、ODF40、ODF50、ODF60、ODF70、ODF80、ODF90、ODF100、ODF110、ODF120。
• 端面直径覆盖范围：根据型号不同，从 0–30.5" / 775 mm 到 0–120.5" / 3060 mm。
• 安装范围及脚伸长范围：详见上表。
• 电机选项：气动或液压；皮带传动；气动马达可选至约 3 hp。
• 进给：无级可调 0.001–0.032 in/rev（0.025–0.813 mm/rev）；多重进给触发器。
• 刀具：刀具座可接受最大 0.75 in（19.1 mm）刀具；兼容硬质合金或 HSS。
• 工具头与刀尖：可独立 360° 旋转，适用于多种切削（倒角、沟槽、方肩、倾斜面）。
• 安全功能：自动进给、轴承防护、低压安全互锁、急停；CE 认证。
• 快速安装：安装触指与调平脚便于快速对中；提供运输保护定制箱。
