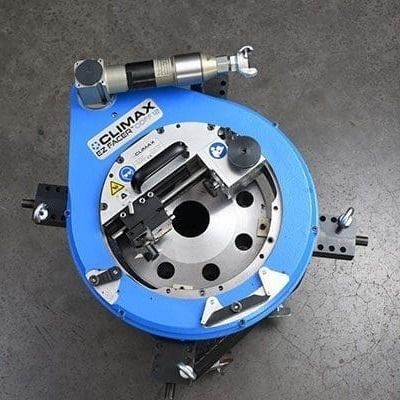

便携式法兰端面加工机 EZ FACER™ ODFF12

外夹气动

产品概述
CLIMAX EZ-FACER™ ODFF12 是一款外径 (OD) 安装的法兰修整机，针对现场加工平面法兰进行高精度加工而设计。该机为气动驱动、便携式，可在不拆卸重型管道或工艺设备的情况下对法兰面、槽和倒角进行修复加工。OD 安装方式确保现场关键工况下的稳定对准。

耐用性与适用场景
ODFF12 采用模块化坚固设计，适用于恶劣现场环境。适合执行维护、检修和修复作业，在需要最小化停机时间并保持严格加工公差的场合表现良好。

产品优势

• 便携式 OD 安装设计，可现场加工而无需拆卸设备。
• 气动驱动与远程控制，实现免手操作并提升现场安全性。
• 模块化卡盘脚安装，便于快速灵活夹紧并保持重复定位。
• 集成气动控制单元（PCU），可调速和调进给以控制加工过程。
• 配套定制金属保护箱及快速参考指南，便于快速部署。

主要特征

• 平整度可达 0.006"（0.152 mm）；表面粗糙度可细至 125 Ra（范围：125–500 Ra）。
• 加工能力：可对多种材料的平面法兰进行修整、开槽和倒角。
• 进给可调（表中列 0–0.033"/rev；产品文本亦引用 0–0.032" 作为可调范围），用于精确径向和轴向控制。
• 传动：Micro V 带，减速比 5.4:1；回转臂转速范围 5–40 rpm。
• 气源需求：约 1.3 hp（1 kW）；典型 90 psi @ 75 CFM / 620 kPa @ 2.1 m3/min。

安装与操作

• 确定夹持范围并安装相应夹持脚。
• 将装置安装到法兰 OD，并对 RDU 进行校平/居中。
• 安装电机及滑动组件。
• 配置 PCU，将进给置零，然后逐步打开速度调节器并操作手动阀。
• 调整进给和转速以达到所需表面状态。
• 如需紧急停止，可松开阀柄触发停止。

认证与合规

• 符合 CE — 机器指令 2006/42/EC。
• ISO 9001:2015 — 质量管理体系合规。
• 满足 ASME、API 和 ANSI 的表面加工要求。

适用场景

• 修复损坏或腐蚀的法兰表面。
• 在平面法兰上加工槽或倒角。
• 在维护或停机期间准备密封面。
• 无需拆卸设备的现场加工以减少停机时间。

适用行业

• 石油与天然气
• 石化与炼厂
• 造船与海上工程
• 发电
• 水处理与公用事业
• 采矿与重工业
• 航空航天与国防（地面管道系统）

规格（表）
型号: ODFF12
零件号: 106283
安装范围: 3–12.5" / 76.2–317.5 mm
修整直径范围: 4–12" / 101.6–304.8 mm
径向刀架行程: 4.4" / 111.8 mm
轴向刀头行程: 2.5" / 63.5 mm
进给率: 0–0.033"/rev / 0–0.838 mm/rev（可调）
传动类型: Micro V 带
减速比: 5.4:1
回转臂转速范围: 5–40 rpm
气动功率要求: 1.3 hp（1 kW）— 90 psi @ 75 CFM / 620 kPa @ 2.1 m3/min
整机重量: 133.2 lbs / 60.4 kg
运输重量: 250 lbs / 113.4 kg
箱体尺寸: 36.2 x 28.5 x 16" / 920 x 724 x 406 mm
HS 编码: 8461.9

技术规格

• 型号: ODFF12
• 零件号: 106283
• 安装范围: 3–12.5" (76.2–317.5 mm)
• 修整直径范围: 4–12" (101.6–304.8 mm)
• 径向刀架行程: 4.4" (111.8 mm)
• 轴向刀头行程: 2.5" (63.5 mm)
• 进给率: 0–0.033"/rev (0–0.838 mm/rev)
• 传动: Micro V 带；减速 5.4:1
• 回转臂速度: 5–40 rpm
• 气源: 约 1 kW (1.3 hp); 90 psi @ 75 CFM / 620 kPa @ 2.1 m3/min
• 机重: 60.4 kg；运输重: 113.4 kg
• 箱体尺寸 (L×W×H): 920 × 724 × 406 mm
• HS 编码: 8461.9
