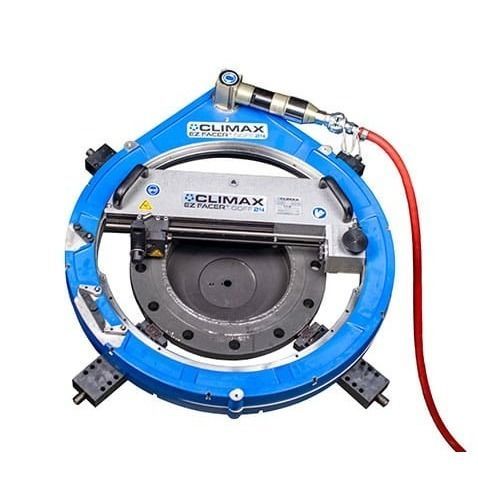

便携式法兰端面加工机 EZ FACER™ ODFF24

外夹开槽气动

概述
CLIMAX EZ-FACER™ ODFF24 外径安装法兰修复机是一款便携式气动装置，专为现场精密加工平面法兰面而设计。用于现场的表面修复、开槽和倒角，可在无需拆卸重型管道或工艺系统的情况下恢复法兰密封面。外径安装保证关键维护操作中的稳定对齐。

产品优势

• 精密加工：平整度可达 0.006 in (0.152 mm)，表面粗糙度可达 125 Ra（范围 125–500 Ra），结果可重复。
• 加工多样性：可对多种法兰类型和材料进行表面修复、开槽和倒角。
• 动力与控制：集成气动控制单元（PCU），带速度和进给调节；进给率可调 0–0.033 in/rev，实现精细的径向和轴向控制。
• 快速安装：模块化卡盘脚固定实现灵活夹持与快速部署。
• 操作安全：气动驱动、可实现免手持操作，并配备远程控制与急停功能。

安装与操作

• 每台设备装入定制金属保护箱，附带一页快速参考指南。
• 确定卡盘范围并安装卡盘脚。
• 安装到工件并将 RDU 调平/对中。
• 安装电机与滑动组件。
• 设置 PCU 并将进给设置为零后开始加工。
• 逐渐打开速度调节器并操作手动阀；根据所需表面调整进给和转速。
• 通过释放阀柄触发急停。

认证与合规

• 符合 CE — 机械指令 2006/42/EC。
• ISO 9001:2015 质量管理体系。
• 满足 ASME、API 和 ANSI 的表面处理标准。

应用

• 修复受损或腐蚀的法兰表面。
• 在平面法兰上加工开槽或倒角。
• 在维护或停机时准备密封面。
• 无需拆卸设备即可进行现场加工。

目标行业

• 石油与天然气
• 石化与炼厂
• 造船与近海工程
• 发电
• 水处理与公共事业
• 采矿与重工业
• 航空航天与国防（地面管道系统）

规格
型号: ODFF24
零件号: 106284
安装范围: 9.7–24.5 in / 246–622 mm
加工面直径范围: 0–24 in / 0–609.6 mm
径向刀架行程: 12.8 in / 324.9 mm
轴向刀头行程: 2.5 in / 63.5 mm
进给率: 0–0.033 in/rev / 0–0.838 mm/rev

旋转驱动系统
驱动类型: Micro V 带
齿轮减速比: 9.0:1
回转臂速度范围: 5–30 rpm
气动功率要求: 1.3 hp (1 kW) — 90 psi @ 57 CFM / 620 kPa @ 1.6 m3/min

尺寸与重量
整机重量: 237 lbs / 60.4 kg
运输重量: 410 lbs / 186 kg
箱体尺寸: 47.24 x 40.6 x 16 in / 1200 x 1032 x 406 mm
HS 编码: 8461.9

技术规格

• 型号: ODFF24
• 零件号: 106284
• 安装范围: 9.7–24.5 in (246–622 mm)
• 加工面直径范围: 0–24 in (0–609.6 mm)
• 径向滑块行程: 12.8 in (324.9 mm)
• 轴向刀头行程: 2.5 in (63.5 mm)
• 进给率: 0–0.033 in/rev (0–0.838 mm/rev)
• 驱动类型: Micro V 带
• 齿轮减速比: 9.0:1
• 回转臂速度: 5–30 rpm
• 气动供气: 1.3 hp (1 kW); 90 psi @ 57 CFM (620 kPa @ 1.6 m3/min)
• 整机重量: 237 lbs (60.4 kg)
• 运输重量: 410 lbs (186 kg)
• 箱体尺寸: 1200 x 1032 x 406 mm
