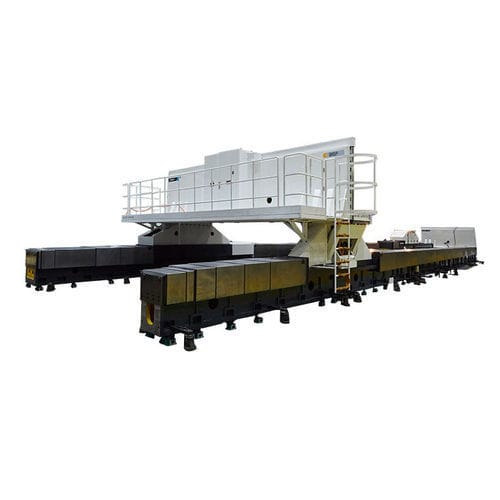

拌和摩擦焊接机 FSW16MG400

自动用于型材用于铝

概要
FSW16MG400为五轴四联动大型数控动龙门搅拌摩擦焊机床，适用于轨道交通行业（列车车体部件）、载重汽车行业（货车车厢部件），完美解决了铝合金焊接的强度和表面粗糙度，是铝合金焊接设备优先的选择。

主要特点

• 设备采用工件（工作台底座、零件及工装夹具）固定，龙门式立柱水平移动作进给的立式布局形式，实现高质量的搅拌摩擦焊接
• 宜人化操作界面
• 双焊接操作模式
• 双模式焊接控制
• 无线手持单元
• 中央集中润滑
• 随动导轮
• 高刚性设计

机床主要规格参数（表）
机床主要规格参数 | 机床型号 | FSW16MG400
X轴有效运动行程 mm | 12000
X轴最大运动速度 mm/min | 6000
Y轴有效运动行程 mm | 4000
Y轴最大运动速度 mm/min | 6000
Z轴有效运动行程 mm | 500
Z轴最大运动速度 mm/min | 3000
主轴最大转速 RPM | 3000
C轴最大转速 RPM | 10

焊接加工对象
焊接加工对象 | 焊接材料 | 铝合金型材和板材
零件特征 | 板材、平板型材、单面带筋型材、中空型材
接头形式 | 对接和搭接

焊接要求
焊接要求 | 焊接厚度 | 铝合金1-16mm
焊接形状 | 直线、平面二维曲线
有效焊接空间 | 12000mm × 4000mm × 500mm (X/Y/Z)

应用与适用行业
适用于轨道交通（列车车体部件）、载重汽车（货车车厢部件）等需要高强度、高表面质量铝合金焊接的行业。

caractéristiques / spécifications techniques

• 型号: FSW16MG400
• 设备形式: 五轴四联动大型数控动龙门搅拌摩擦焊机床
• 布局: 工件固定，龙门式立柱水平移动进给（立式布局）
• X/Y/Z 有效行程: 12000 mm / 4000 mm / 500 mm
• X/Y/Z 最大速度: 6000 mm/min / 6000 mm/min / 3000 mm/min
• 主轴最大转速: 3000 RPM
• C轴最大转速: 10 RPM
• 焊接材料: 铝合金型材和板材
• 焊接厚度范围: 1–16 mm（铝合金）
• 焊接形状: 直线、平面二维曲线；接头形式: 对接和搭接
• 有效焊接空间: 12000 mm × 4000 mm × 500 mm (X/Y/Z)
• 操作特点: 宜人化操作界面、双焊接操作模式、双模式焊接控制、无线手持单元、中央集中润滑、随动导轮、高刚性设计
