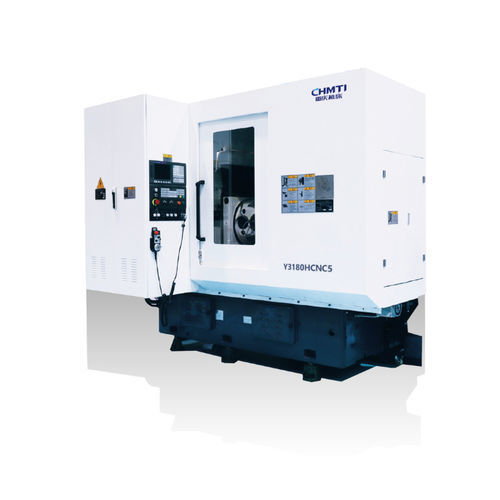

CNC数控齿轮切削机 Y3150E4~5/Y3180H4~5

卧式用于圆锥齿轮

产品概述
机床主要适用于乘用车、商用车、船舶机械、工程机械、农业机械、起重机械等行业的齿轮加工。机床加工精度可达GB/T10095.1-2008标准7级。

机床主要性能和特点

• 机床为四、五轴、四轴四联动的湿切数控滚齿机。
• 机床标配国产数控系统，具有人机界面和参数化编程功能；可实现一次装夹、多种、多次方框循环加工。
• 配置全封闭护罩；可选配油雾收集装置、自动排屑装置、工件自动夹紧装置等。
• 可加工圆柱直齿轮、斜齿轮、小锥度齿轮、鼓形齿轮、链轮、花键、蜗轮等多种齿轮工件。

主要技术、规格参数（表格）
序号 - 主要技术规格 - 单位 - Y3136CNC - YD3136CNC
1 - 最大工件直径 - mm - 360 - 360
2 - 最大工件模数 - mm - 16 - 16
3 - 刀架最大回转角度 - 度 - ±45° - ±45°
4 - 滚刀主轴最高转速 - r/min - 400 - 400
5 - 工作台最高转速 - r/min - 60 - 80
6 - 最大装刀尺寸(直径×长度) - mm - Φ220×230 - Φ220×230
7 - 滚刀最大轴向移动量 - mm - 200 - 200
8 - 滚刀中心至工作台回转中心距离 - mm - 70-320 - 70-320
9 - 滚刀中心至工作台面距离 - mm - 150-590 - 150-590

备注 / 其它信息
产品编号示例：Y3150ECNC4~5 / Y3180HCNC4~5。

特性 / 技术规格

• 适用行业：乘用车、商用车、船舶机械、工程机械、农业机械、起重机械等齿轮加工领域。
• 加工精度：可达GB/T10095.1-2008标准7级。
• 轴数与类型：四轴或五轴，四轴同动联动。
• 切削方式：湿切滚齿（hob加工）。
• 数控系统：标配国产数控系统，具有人机界面与参数化编程功能。
• 装夹与循环：可实现一次装夹、多工序加工及重复方框循环。
• 防护与可选装置：全封闭护罩；可选油雾收集、自动排屑、工件自动夹紧装置等。
• 可加工工件类型：圆柱直齿轮、斜齿轮、小锥度齿轮、鼓形齿轮、链轮、花键、蜗轮等。
• 典型型号/规格对照：见上表（Y3136CNC / YD3136CNC 的主要参数）。
