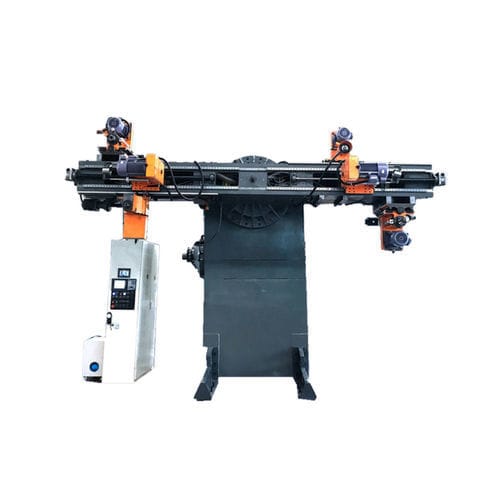

CNC数控钻孔机 FDS5000

卧式

概要
FDS5000钻孔切割机是用于风电叶片端面切割与叶片上打孔的专用设备，适用于直径2.5 m至5.0 m（2500–5000 mm）的叶片加工。

主要特点

• 横向卧式布局，结构紧凑、刚性良好。
• 由床身、主轴分度部分、钻孔及切割部分组成，并配备气压系统、叶片支承架与进给系统、润滑系统、吸尘装置和独立电气箱体。
• 分度打孔采用双级蜗轮减速箱，伺服电机驱动主轴，保证精准分度与加工精度。
• 专用于叶片端面切割与叶片上钻孔，针对直径2.5–5.0 m的叶片工况设计。

设备组成说明

• 床身部分：提供整体支撑和刚性基础。
• 主轴分度部分：用于叶片分度定位与回转。
• 钻孔及切割部分：实现叶片端面切割与钻孔加工。
• 气压系统：执行夹紧、换位等气动动作。
• 叶片支承架及进给系统：支撑工件并完成进给运动。
• 润滑系统：保证各运动副润滑与使用寿命。
• 吸尘装置：切割/钻孔时的粉尘处理。
• 电气系统：采用独立箱体布置，便于维护与防护。

技术规格
被加工工件直径范围：2500–5000 mm
工件主轴适应回转直径：6200 mm
旋转主轴安装轴径：800φh6
机床总功率：35 kVA
机床总重（不含支承部分）：35,000 kg

特性 / 技术规格（要点列表）

• 适用工件直径范围：2500–5000 mm。
• 工件主轴回转直径适应：6200 mm。
• 旋转主轴安装轴径：800φh6。
• 整机总功率：35 kVA。
• 机床总重（不含支承部分）：35,000 kg。
• 双级蜗轮减速分度机构 + 伺服电机，保证精确分度打孔。
• 配置气压、润滑、吸尘等辅助系统及独立电气箱体，便于维护与提高生产可靠性。
