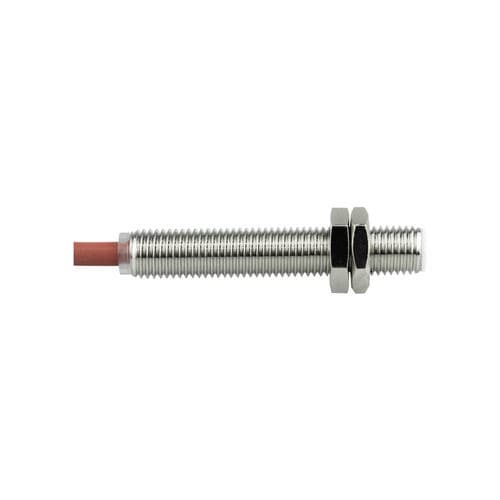

电感接近传感器 CL08-RN2DL1/H圆柱M8数字
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 圆柱
- 直径
- M8
- 输出信号
- 开关功能, 数字, 2线式
- 电源电压
- 直流, 24Vdc, 12Vdc
- 安装类型
- 非溺水
- 材质
- 黄铜, PVC, PTFE
- 其他特性
- 高温
- 测量范围
0.2 cm
(0.08 in)- 工艺温度
最多: 120 °C
(248 °F)最少: 0 °C
(32 °F)
产品介绍
概述
技术规格
机械/电气参数
适用环境
产品附件
特性 / 规格总结
- 产品系列: CL08系列接近传感器
- 产品型号: CL08-RN2DL1/H
- 产品类型: 耐高温型
- 检测距离: 2 mm
- 外形: 圆柱形, M8
- 检测原理: 电感式
- 输出方式: DC两线 常开 (NO)
技术规格
- 线缆长度: 2 m
- 检测方向: 前部
- 响应频率: 500 Hz
- 响应时间: 1 ms
- 检测物体: 金属
- 特殊要求: 耐高温
- 产品附件: 螺母×2，内齿垫×1，合格证
- 回差: 小于检测距离的10%
- 标准检测物: 铁 8×8×1 mm
- 温漂: 在0–+120 °C范围内，相对于+23 °C参考，检测距离变化在±15%以内
- 材质: 外壳 黄铜镀镍；检测面 特氟龙(PTFE)；电缆 PVC
机械/电气参数
- 输出方式: DC两线 NO
- 电源电压: DC 12–24 V
- 供电方式: 直流两线式
- 防护等级: IP67
- 连接方式: 成型电缆
- 信号类型: 开关量
- 动作模式: 常开
- 安装方式: 非埋入式
- 指示灯: 黄色输出指示灯
- 残留电压: 3 V以下（无极性5 V以下），在负载100 mA、导线长2 m时
- 电压影响: 在额定电源±15%范围内，检测距离变化在±1%以内
- 负载电流: ≤100 mA（导线长2 m时）
- 绝缘电阻: ≥50 MΩ（DC500 V）充电部与外壳间
- 开关容量: <100 mA
- 漏电流: ≤0.8 mA
- 耐冲击: 500 m/s² X、Y、Z方向各3次
- 耐电压: AC1000 V 50/60 Hz 1 min 充电部与外壳间
- 耐振动: 10–55 Hz 双振幅1.5 mm X、Y、Z方向 2 h
- 重量: 50 g
适用环境
- 使用环境温度: 0–120 °C
产品附件
- 螺母 ×2
- 内齿垫 ×1
- 合格证
特性 / 规格总结
- 型号: CL08-RN2DL1/H（CL08系列）
- 检测类型: 电感式接近传感
- 检测距离: 2 mm（标准检测物：铁 8×8×1 mm）
- 外壳材质: 黄铜镀镍；检测面: 特氟龙(PTFE)；电缆: PVC
- 工作温度: 0–120 °C（耐高温型）
- 防护等级: IP67
- 供电: DC 12–24 V，直流两线式
- 输出: DC两线 常开 (NO)，开关量，负载电流 ≤100 mA
- 响应频率/时间: 500 Hz / 1 ms
- 安装: 非埋入式，成型电缆，黄色输出指示灯
