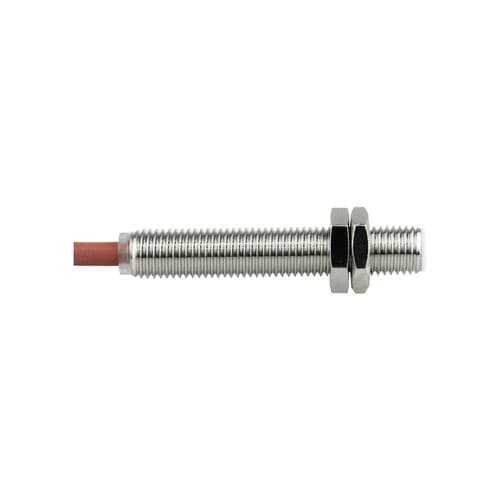

电感接近传感器 CL12-RF2DP1-H圆柱M12开关功能
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 圆柱
- 直径
- M12
- 输出信号
- PNP, 开关功能
- 电源电压
- 24Vdc, 12Vdc
- 安装类型
- 淹没
- 材质
- 黄铜, PVC, PTFE
- 保护水平
- 用于高温
- 其他特性
- 四线式, 高温
- 测量范围
最多: 2 mm
(0.08 in)最少: 0 mm
(0 in)- 工艺温度
最多: 120 °C
(248 °F)最少: 0 °C
(32 °F)
产品介绍
产品名称
产品要点
技术规格
机械/电气参数
适用环境
特征 / 规格技术
- CL12-RF2DP1/H（CL12系列接近传感器）
产品要点
- 产品类型：耐高温型
- 检测距离：2 mm
- 产品结构：圆柱形
- 检测原理：电感式（感应式）
- 外形尺寸：M12
- 输出方式：PNP NO（常开）
技术规格
- 线缆长度：2 m
- 检测方向：前部
- 响应频率：800 Hz
- 响应时间：625 μs
- 检测物体：金属物体
- 特殊要求：耐高温
- 产品附件：螺母 ×2，内齿垫 ×1，合格证
- 回差：检测距离的10%以下
- 标准检测物：铁 12 × 12 × 1 mm
- 温漂：在 0–120 °C 温度范围内，相较 +23 °C 时，检测距离变化在 ±15% 以内
- 材质：外壳 黄铜镀镍；检测面 特氟龙；电缆 PVC
机械/电气参数
- 输出方式：PNP NO
- 电源电压：DC 12–24 V
- 供电方式：直流三线式
- 防护等级：IP67
- 连接方式：成型电缆
- 信号类型：开关量
- 动作模式：常开
- 安装方式：埋入式
- 消耗电流：<15 mA
- 指示灯：黄色输出指示灯
- 保护电路：短路保护、电源浪涌保护
- 电压影响：在额定电源电压的 ±15% 范围内，相较额定电源电压时，检测距离变化在 ±1% 以内
- 负载电流：负载电流 <100 mA
- 绝缘电阻：>50 MΩ（DC 500 V 兆欧表），充电部整体与外壳间
- 耐电压：AC 1000 V 50/60 Hz 1 min，充电部整体与外壳间
- 耐冲击：500 m/s，X、Y、Z 各方向 3 次
- 耐振动：10–55 Hz 双振幅 1.5 mm，X、Y、Z 各方向 2 h
- 重量：65 g
适用环境
- 使用环境温度：0–120 °C
特征 / 规格技术
- 型号：CL12-RF2DP1/H
- 系列：CL12 系列接近传感器
- 检测距离：2 mm（标准检测物：铁 12 × 12 × 1 mm）
- 检测原理：电感式
- 外形：M12 圆柱形，埋入式安装
- 输出：PNP 常开（NO），开关量信号
- 电源：DC 12–24 V，直流三线式
- 防护等级：IP67，成型电缆连接
- 适用温度：0–120 °C（耐高温型）
- 响应频率/时间：800 Hz / 625 μs
- 材质：外壳黄铜镀镍，检测面特氟龙，电缆 PVC
- 附件：螺母 ×2、内齿垫 ×1、合格证
- 重量：65 g
