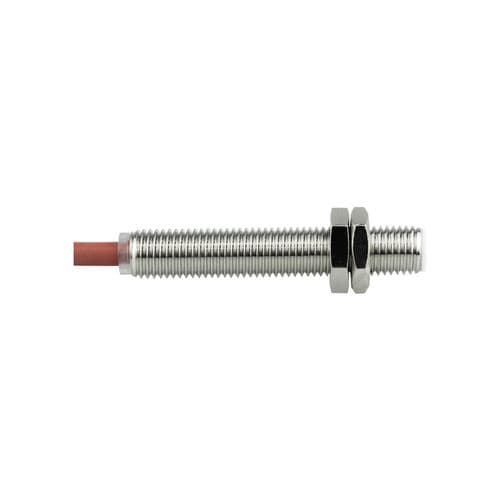

电感接近传感器 CL12-RF2DN1/H1圆柱M12开关功能
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 圆柱
- 直径
- M12
- 输出信号
- 开关功能, 2线式
- 电源电压
- 直流, 24Vdc, 12Vdc
- 安装类型
- 淹没
- 材质
- 黄铜, PVC, PTFE
- 保护水平
- 用于高温, 耐热, IP67
- 其他特性
- 非接触式, 高温
- 测量范围
最少: 0 mm
(0 in)最多: 2 mm
(0.08 in)- 工艺温度
最少: 0 °C
(32 °F)最多: 120 °C
(248 °F)
产品介绍
产品名称
产品概述
技术规格
机械/电气参数
适用环境
产品附图说明
特征 / 规格技术
- 型号: CL12-RF2DL1/H
- 系列: CL12系列接近传感器
产品概述
- 产品类型: 耐高温型
- 检测距离: 2mm
- 产品结构: 圆柱形（M12）
- 检测原理: 电感式
- 外形尺寸: M12
- 输出方式: DC两线 常开 (DC2线 NO)
技术规格
- 线缆长度: 2m
- 检测方向: 前部
- 响应频率: 800Hz
- 响应时间: 625μs
- 检测物体: 金属物体
- 特殊要求: 耐高温
- 产品附件: 螺母×2，内齿垫×1，合格证
- 回差: 检测距离的10%以下
- 标准检测物: 铁12×12×1mm
- 温漂: 在0~+120℃范围内，相较于+23℃参考时，检测距离变化在±15%以内
- 材质: 外壳：黄铜镀镍；检测面：特氟龙（PTFE）；电缆：PVC
机械/电气参数
- 输出方式: DC2线 NO（直流两线式）
- 电源电压: DC 12~24V
- 供电方式: 直流两线式
- 防护等级: IP67
- 连接方式: 成型电缆
- 信号类型: 开关量
- 动作模式: 常开
- 安装方式: 埋入式（平面安装）
- 指示灯: 黄色输出指示灯
- 残留电压: ≤3V（无极性时≤5V），在负载电流100mA、导线长2m时
- 电压影响: 在额定电源电压±15%范围内，检测距离变化在±1%以内
- 负载电流: 100mA（导线长2m时）
- 绝缘电阻: ≥50MΩ（DC500V兆欧表）充电部与外壳间
- 开关容量: ≤100mA
- 漏电流: ≤0.8mA
- 耐冲击: 500m/s² X、Y、Z各方向3次
- 耐电压: AC1000V 50/60Hz 1min 充电部与外壳间
- 耐振动: 10~55Hz 双振幅1.5mm X、Y、Z各方向2h
- 重量: 65g
适用环境
- 使用环境温度: 0~120℃
产品附图说明
- 产品页面包含输出接线图与外形尺寸图，供安装与接线参考。
特征 / 规格技术
- 耐高温电感式接近传感器，M12圆柱外形
- 检测距离2mm，标准检测物为铁12×12×1mm
- 工作电压DC12~24V，DC两线制，常开输出
- 响应频率800Hz，响应时间约625μs
- 防护等级IP67，使用温度范围0~120℃
- 外壳黄铜镀镍，检测面特氟龙，电缆PVC；随附螺母与垫片
