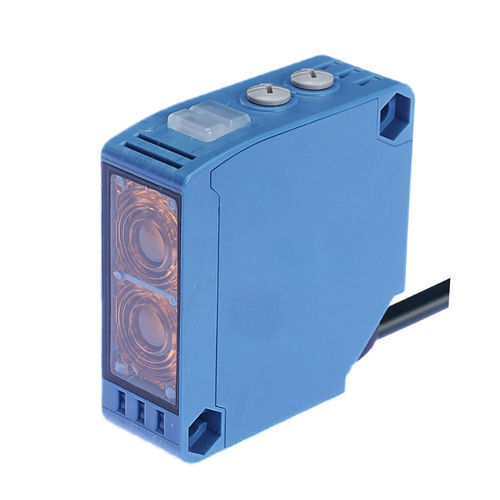

漫反射检测器光电探测器 CPK-DR1ME3漫反射正方形红光
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 漫反射检测器, 漫反射
- 外盒
- 正方形
- 光纤束种类
- 红光
- 其他特性
- 塑料
- 最大范围
最多: 1 m
(3'03" )最少: 0 m
(0'00" )
产品介绍
产品系列
概述
技术规格
机械 / 电气参数
适用环境
产品附件
特征 / 技术摘要
- CPK系列光电传感器
概述
- 检测距离: 0~1 m
- 产品结构: 大方形外壳
- 检测原理: 漫反射型
- 外形尺寸: 50 × 18 × 50 mm
- 输出方式: NPN/PNP，NO/NC
- 电源电压: DC 12~24 V
技术规格
- 检测距离: 0~1 m
- 线缆长度: 2 m
- 检测方向: 正面检测
- 响应频率: 1000 Hz
- 响应时间: 500 μs
- 光源类型: 红色光
- 产品附件: 使用说明书、安装支架、合格证
- 回差: 小于检测距离的20%
- 标准检测物: 白色画用纸 300 × 300 mm
- 材质: 外壳 ABS；透镜/显示窗 PMMA；电缆 PVC
机械 / 电气参数
- 输出方式: NPN/PNP，NO/NC
- 电源电压: DC 12~24 V
- 供电方式: 直流四线式
- 防护等级: IP65
- 连接方式: 成型电缆
- 信号类型: 开关量输出
- 动作模式: Light ON / Dark ON
- 消耗电流: 小于25 mA
- 指示灯: 动作指示（橙色）、稳定指示（绿色）、电源指示（绿色）
- 保护电路: 短路保护、输出反接保护
- 残留电压: 小于3 V
- 负载电流: 小于100 mA（2 m电缆时残留电压小于3 V）
- 绝缘电阻: 大于20 MΩ（DC 500 V）
- 耐冲击: 300 m/s²，X、Y、Z各方向10次
- 耐电压: AC 1500 V 50/60 Hz 1 min（带电部与外壳之间）
- 耐振动: 10–55 Hz，振幅1.5 mm，X、Y、Z各方向2 h
- 重量: 约132 g
适用环境
- 使用温度: -25 ℃～55 ℃
- 使用/保存湿度: 35–95% RH（无结露）
- 环境照度: 小于10,000 lx
产品附件
- 使用说明书
- 安装支架
- 合格证
特征 / 技术摘要
- 型号: CPK-DR1ME3
- 系列: CPK系列光电传感器
- 检测距离: 0~1 m
- 检测方式: 漫反射型
- 输出: NPN/PNP，NO/NC
- 电源: DC 12~24 V，直流四线式
- 响应: 500 μs（1000 Hz）
- 防护等级: IP65
- 外壳材质: ABS；透镜/显示窗: PMMA；电缆: PVC
- 标准检测物: 白色画用纸 300 × 300 mm
- 线缆长度: 2 m
