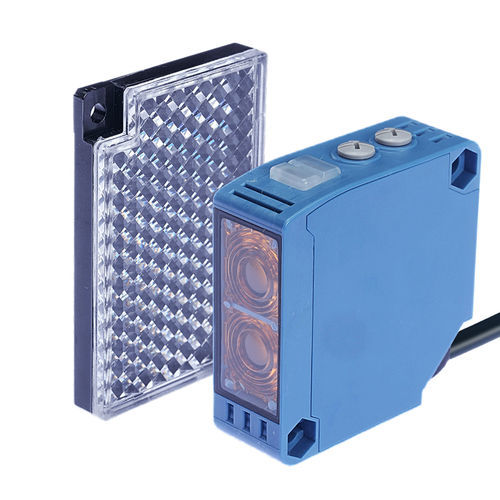

回归反射光电探测器 CPK-RMF6MT3矩形正方形多束
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 回归反射
- 外盒
- 矩形, 正方形
- 光纤束种类
- 红外, 红光, 多束
- 其他特性
- 偏振
- 应用
- 食品应用, 物流, 用于识别物体, 用于机器人, 高温应用, 栅栏大门, 包装机用, 用于自动门
- 最大范围
最少: 0.1 m
(0'03" )最多: 6 m
(19'08" )
产品介绍
概述
技术规格
机械/电气参数
适用环境
产品附件
适用场景
- 类型：偏振光镜面反射型光电传感器
- 检测距离：0~6 m
- 外形：大方形，50×18×50 mm
- 检测原理：偏振反射/镜面反射
- 输出方式：NPN/PNP 可选，NO/NC
- 供电电压：DC 12~24 V
技术规格
- 检测距离：0~6 m
- 外形尺寸：50×18×50 mm
- 线缆长度：0.5 m
- 检测方向：正面检测
- 响应频率：1000 Hz
- 响应时间：500 μs
- 光源类型：红外光
- 标准检测物：不透明物 φ ≥ 75 mm
- 回差：≤ 检测距离的 20%
- 指向角：≤ 1.5°
- 产品附件：使用说明书、安装支架、反光板、合格证
- 材质：外壳 ABS；透镜/显示窗 PMMA；电缆 PVC
机械/电气参数
- 输出方式：NPN/PNP NO/NC
- 电源：DC 12~24 V，四线直流供电
- 防护等级：IP65
- 连接方式：M12 连接器
- 信号类型：开关量输出
- 动作模式：Light ON / Dark ON
- 消耗电流：< 25 mA
- 指示灯：动作（橙）、稳定（绿）、电源（绿）
- 保护电路：短路保护、反接保护
- 残留电压：< 3 V
- 负载电流：< 100 mA（线缆 2 m 时残留电压 < 3 V）
- 绝缘电阻：> 20 MΩ（DC500 V）
- 耐冲击：300 m/s²，X、Y、Z 各方向 10 次
- 耐电压：AC1500 V 50/60 Hz 1 min（带电部与外壳间）
- 耐振动：10–55 Hz，振幅 1.5 mm，X、Y、Z 各方向 2 h
- 重量：约 146 g
适用环境
- 使用温度：-25 °C ～ 55 °C
- 湿度：35–95% RH（无结露）工作/保存
- 环境照度：< 10,000 lx
产品附件
- 使用说明书
- 安装支架
- 反光板
- 合格证
适用场景
- 工业自动化、输送线和包装线的物体检测
- 利用偏振方式提高对光亮或镜面表面的检测可靠性
- 适用于不透明部件（φ ≥ 75 mm）的定位与存在检测
