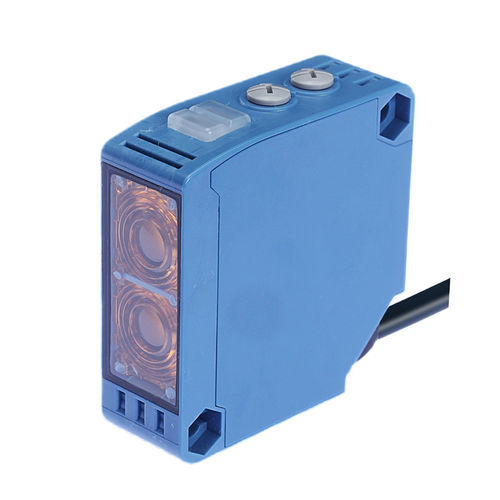

漫反射检测器光电探测器 CPK-DF2.5ME3
矩形正方形红外

漫反射检测器光电探测器 - CPK-DF2.5ME3 - CHANKO SENSOR - 矩形 / 正方形 / 红外
漫反射检测器光电探测器 - CPK-DF2.5ME3 - CHANKO SENSOR - 矩形 / 正方形 / 红外
漫反射检测器光电探测器 - CPK-DF2.5ME3 - CHANKO SENSOR - 矩形 / 正方形 / 红外 - 图像 - 2
漫反射检测器光电探测器 - CPK-DF2.5ME3 - CHANKO SENSOR - 矩形 / 正方形 / 红外 - 图像 - 3
漫反射检测器光电探测器 - CPK-DF2.5ME3 - CHANKO SENSOR - 矩形 / 正方形 / 红外 - 图像 - 4
添加到我的收藏夹
添加到产品对比表

产品规格型号

类型
漫反射检测器
外盒
矩形, 正方形
光纤束种类
红外, 红光
其他特性
塑料, 大范围, 防水
应用
食品应用, 物流, 用于识别物体, 栅栏大门, 用于自动门, 用于机器人, 包装机用, 用于塑料, 小型物件
最大范围

最多: 2.5 m
(8'02" )

最少: 0 m
(0'00" )

产品介绍

概述
  • 系列CPK 光电传感器
  • 型号CPK-DF2.5ME3
  • 检测原理漫反射型红外光
  • 检测距离0~2.5 m


主要特性
  • 产品结构大方形
  • 外形尺寸50×18×50 mm
  • 线缆长度2 m成型电缆
  • 检测方向正面
  • 输出方式NPN/PNPNO/NC
  • 电源电压DC 12~24 V四线式
  • 响应频率1000 Hz响应时间500 μs
  • 光源类型红外光
  • 回差≤检测距离的20%


机械与材料
  • 外壳ABS
  • 透镜/显示窗PMMA
  • 电缆PVC
  • 重量约132 g


电气与输出参数
  • 信号类型开关量
  • 动作模式Light ON / Dark ON
  • 消耗电流≤25 mA
  • 残留电压≤3 V
  • 负载电流≤100 mA2 m 电缆时残压≤3 V
  • 绝缘电阻≥20 MΩDC500 V
  • 保护电路短路保护、输出逆接保护


指示灯、保护与耐用性
  • 指示灯动作指示橙色、稳定指示绿色、电源指示绿色
  • 防护等级IP65
  • 耐电压AC1500 V 50/60 Hz 1 min带电部位与外壳间
  • 耐冲击300 m/s²X/Y/Z 各方向 10 次
  • 耐振动10–55 Hz振幅 1.5 mmX/Y/Z 各方向 2 h


适用环境
  • 使用温度-25 °C~55 °C
  • 使用/保存湿度35–95% RH无结露
  • 环境照度≤10000 lx


标准检测与附件
  • 标准检测物白色纸张 300×300 mm
  • 随货附件使用说明书、安装支架、合格证


推荐应用
  • 3C 电子生产线
  • 立体停车场/停车系统
  • 物流仓储与自动化


技术规格摘要
  • 型号CPK-DF2.5ME3
  • 检测距离0~2.5 m
  • 电源电压DC 12~24 V
  • 输出NPN/PNP NO/NC
  • 防护等级IP65
  • 响应时间500 μs频率1000 Hz
  • 外形尺寸50×18×50 mm电缆2 m
  • 材质外壳 ABS透镜 PMMA电缆 PVC
