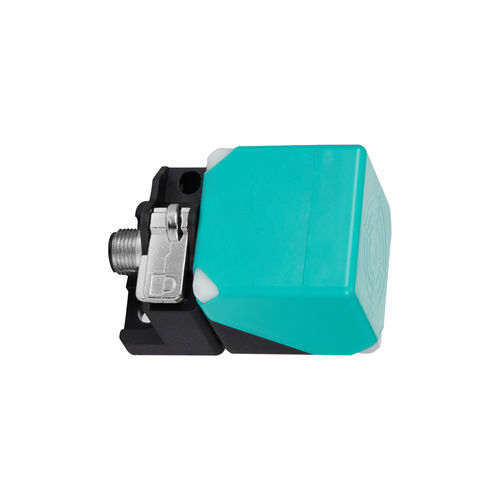

电感接近传感器 CL40-QN30DP3-A/K正方形PNP12Vdc
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 正方形
- 输出信号
- PNP
- 电源电压
- 24Vdc, 12Vdc
- 安装类型
- 非溺水
- 其他特性
- 四线式
- 测量范围
最少: 0 mm
(0 in)最多: 30 mm
(1.18 in)- 工艺温度
最少: -25 °C
(-13 °F)最多: 70 °C
(158 °F)
产品介绍
产品名称
CL40-QN30DP3-A/K — CL40 系列接近传感器
主要特性
机械 / 电气参数
适用环境
附加信息
特性 / 技术规格
CL40-QN30DP3-A/K — CL40 系列接近传感器
主要特性
- 产品类型：可变检测面型
- 检测距离：30 mm
- 产品结构：方形
- 检测原理：电感式（感应式接近开关）
- 外形尺寸：40×40×57 mm
- 输出方式：PNP 常开/常闭 (NO/NC)
- 线缆长度：0.5 m（电缆/导线长度）
- 检测方向：前部 + 顶部
- 响应频率：40 Hz
- 响应时间：12.5 ms
- 检测对象：金属物体
- 特殊要求：可变检测面
- 产品附件：合格证
- 回差：检测距离的 < 10%
- 标准检测物：铁 120×120×1 mm
机械 / 电气参数
- 输出方式：PNP NO/NC
- 电源电压：DC 12~24 V
- 供电方式：直流三线式
- 防护等级：IP67
- 连接方式：接插件
- 信号类型：开关量
- 动作模式：常开 / 常闭
- 安装方式：非埋入式
- 消耗电流：<10 mA
- 指示灯：黄色输出指示灯
- 保护电路：短路保护、电源浪涌保护
- 负载电流：<200 mA
- 绝缘电阻：>=50 MΩ（DC500V 兆欧表）充电部整体与外壳间
- 耐冲击：500 m/s²，X、Y、Z 各方向 3 次
- 耐电压：AC1000 V 50/60Hz 1 min，充电部整体与外壳间
- 耐振动：10–55 Hz 双振幅 1.5 mm，X、Y、Z 各方向 2 h
适用环境
- 使用环境温度：-25 ~ 70 ℃
- 使用/保存环境湿度：35–95% RH（无结露）
附加信息
- 提供控制输出图（接线/输出示意）及尺寸图（外形/安装尺寸示意）
- 提供说明书（可下载的产品手册）
特性 / 技术规格
- 型号：CL40-QN30DP3-A/K，属于 CL40 系列接近传感器
- 感应对象：金属（标准铁板 120×120×1 mm 用于标定）
- 检测距离：30 mm，回差 < 检测距离的 10%
- 供电：DC 12~24 V，直流三线制，PNP 输出
- 防护等级与可靠性：IP67，具短路与电源浪涌保护，耐电压 AC1000 V 1 min
- 环境适应性：工作温度 -25~70 ℃，湿度 35–95%RH（无结露）
- 机械尺寸与安装：外形 40×40×57 mm，非埋入式安装
- 电气性能：响应频率 40 Hz，响应时间 12.5 ms，负载电流 <200 mA，消耗电流 <10 mA
