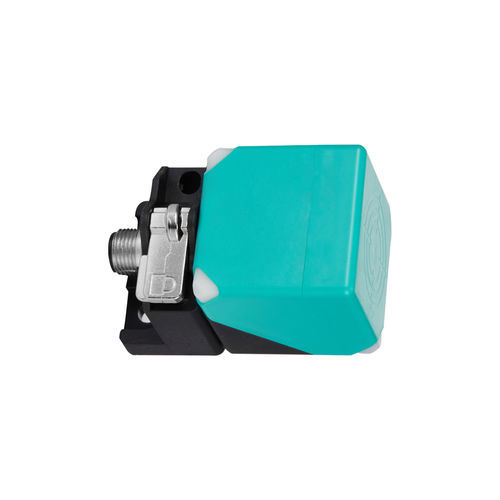

电感接近传感器 CL40-QF15DN3-A/K正方形开关功能NPN
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 正方形
- 输出信号
- 开关功能, NPN
- 电源电压
- 24Vdc, 12Vdc
- 安装类型
- 淹没
- 保护水平
- IP67
- 其他特性
- 四线式
- 测量范围
最少: 0 mm
(0 in)最多: 15 mm
(0.59 in)- 工艺温度
最少: -25 °C
(-13 °F)最多: 70 °C
(158 °F)
产品介绍
产品概述
技术规格
机械 / 电气参数
适用环境
附件与资料
- 产品型号: CL40-QF15DN3-A/K
- 系列: CL40 系列接近传感器
- 产品类型: 可变检测面型
- 检测原理: 电感式
- 检测距离: 15 mm
- 产品结构: 方形
- 外形尺寸: 40 × 40 × 57 mm
- 输出方式: NPN NO/NC
技术规格
- 线缆长度: 0.5 m
- 检测方向: 前部 + 顶部
- 响应频率: 40 Hz
- 响应时间: 12.5 ms
- 检测物体: 金属
- 回差: 小于检测距离的 10%
- 标准检测物: 铁 45 × 45 × 1 mm
- 产品附件: 合格证
机械 / 电气参数
- 输出方式: NPN NO/NC
- 电源电压: DC 12–24 V
- 供电方式: 直流三线式
- 防护等级: IP67
- 连接方式: 接插件
- 信号类型: 开关量
- 动作模式: 常开 / 常闭
- 安装方式: 埋入式
- 消耗电流: < 10 mA
- 指示灯: 黄色输出指示灯
- 保护电路: 短路保护、供电浪涌保护
- 负载电流: < 200 mA
- 绝缘电阻: > 50 MΩ（DC 500 V）
- 耐电压: AC 1000 V 50/60 Hz 1 min（充电部与外壳间）
- 耐冲击: 500 m/s X、Y、Z 各方向 3 次
- 耐振动: 10–55 Hz 双振幅 1.5 mm X、Y、Z 各方向 2 h
适用环境
- 使用环境温度: -25 ~ 70 °C
- 使用/保存湿度: 35–95% RH（无结露）
附件与资料
- 说明书 (PDF)
- 三维图 (STP)
