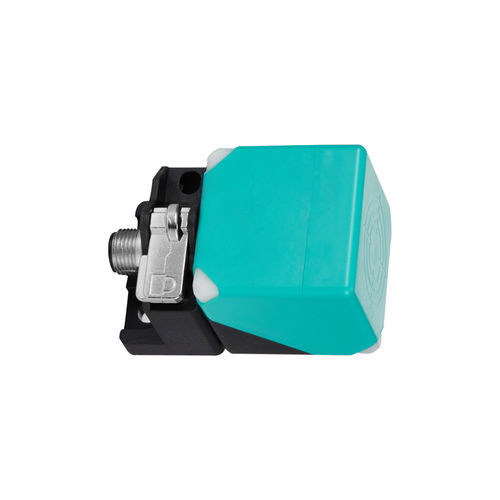

电感接近传感器 CL40-QF15DP3-A/K正方形开关功能PNP
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 正方形
- 输出信号
- PNP, 开关功能
- 电气连接
- M12连接器
- 电源电压
- 24Vdc, 12Vdc
- 保护水平
- IP67
- 其他特性
- 带LED光源, 四线式
- 测量范围
最少: 0 mm
(0 in)最多: 15 mm
(0.59 in)- 工艺温度
最少: -25 °C
(-13 °F)最多: 70 °C
(158 °F)
产品介绍
产品概述
主要特性
技术规格
机械/电气参数
适用环境
补充规格
- 产品名称：CL40-QF15DP3-A/K
- 系列：CL40系列电感式接近传感器
主要特性
- 检测类型：可变检测面型
- 检测距离：15 mm
- 外形结构：方形
- 检测原理：电感式
- 外形尺寸：40 × 40 × 57 mm
- 输出方式：PNP，NO/NC
技术规格
- 检测类型：可变检测面型
- 检测距离：15 mm
- 外形形式：方形
- 检测原理：电感式
- 外形尺寸：40 × 40 × 57 mm
- 线缆长度：0.5 m
- 检测方向：前部 + 顶部
- 响应频率：40 Hz
- 响应时间：12.5 ms
- 检测物体：金属物体
- 特殊要求：可变检测面
- 产品附件：合格证
- 回差：< 检测距离的 10%
- 标准检测物：铁 45 × 45 × 1 mm
机械/电气参数
- 输出方式：PNP，NO/NC
- 电源电压：DC 12–24 V
- 供电方式：直流三线式
- 防护等级：IP67
- 连接方式：接插件
- 信号类型：开关量
- 动作模式：常开/常闭
- 安装方式：埋入式
- 消耗电流：< 10 mA
- 指示灯：黄色输出指示灯
- 保护电路：短路保护、电源浪涌保护
- 负载电流：< 200 mA
- 绝缘电阻：> 50 MΩ（DC500 V，带电部位与外壳间）
- 耐冲击：500 m/s²，X/Y/Z 各方向 3 次
- 耐电压：AC 1000 V，50/60 Hz，1 min（带电部位与外壳间）
- 耐振动：10–55 Hz，双振幅 1.5 mm，X/Y/Z 各方向 2 h
适用环境
- 使用环境温度：-25 ~ 70 °C
- 使用/保存湿度：35–95% RH（无凝露）
补充规格
- 型号/系列：CL40 系列
- 检测原理：电感式
- 检测距离：15 mm
- 外形尺寸：40 × 40 × 57 mm
- 输出方式：PNP，NO/NC
- 电源电压：DC 12–24 V
- 防护等级：IP67
- 消耗电流：< 10 mA
- 最大负载电流：< 200 mA
- 使用温度范围：-25 ~ 70 °C
