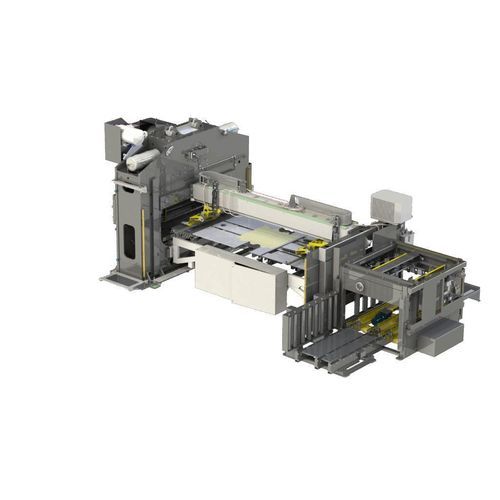

食品行业生产车间 UNIPRESS series

用于食品饮料

概述
END-O-MAT 复合机系统针对中高速生产设计，用于生产罐盖、EO 壳体、环和底端。机器可完成冲压、卷边（curling）和内衬（lining）工序，支持片材或卷材供料。

UNIPRESS 系列
UNIPRESS 机型用于生产深冲罐以及常规罐盖、端盖或壳体。典型工序包括冲裁、预拉伸、最终拉伸、压纹、面板化和修边。

可用系列

• END-O-MAT
• UNIPRESS
• Disc Curler
• High-Speed Liner
• Curler Liner Round
• Curler Liner Irregular Shape
• Clip Welder Round
• Clip Welder Irregular Shape

主要特性与优势（UNIPRESS）

• 可加工广泛产品（如气雾剂顶盖与底、深冲罐、罐盖、端盖、壳体）
• 片材给料无需手动搬运空托盘；进料可左或右安装
• 无空行程：给料器分为进料、定位台与交接区，配备双组夹持器以实现连续加工
• 夹持小车由线性电机驱动，实现高动态响应、精度及降低机械磨损
• 电子片材定位：纵向机械对齐；横向通过利用线传感器数据进行夹具定位实现
• 液压过载保护系统以防止碰撞时冲床和模具损坏
• 由滑块（ram）驱动的吹出（推料）机构以降低推出时的变异性
• 可集成第三方模具，但需满足 Soudronic 的模具规范
• 可加工钢和铝；根据要求可在同一台机上处理两种材料
• 过程监测设备 可选/标准：双片检测、涂料检测、修边废料监控及其他防护模具的监测设备
• Soudronic Insights Ready：基础仪表板，提供限时实时生产统计（机台及组件级），包括：

  • 机台状态
  • 效率
  • 前5错误统计
  • 产量计数器
  • 事件日志

机型（代表性数据）
表头：Machine Type | Capacity [cpm] | End Dimensions Ø [mm] | Dimensions L x W [mm] | Press force [kN] | Number of Strokes [strokes/min.] | Remarks
UNIPRESS 800 END | Up to 1800 | 46 – 225 | 60×40 – 235×235 (¼ Club, Dingely, Hansa) | 800 | 80 – 225 | *depending on can shape, can dimension, sheet size
UNIPRESS 320 END | Up to 1800 | 46 – 180 | ¼ Club, Dingely, Hansa | 320 | 80 – 225 | *depending on can shape, can dimension, sheet size

选项（UNIPRESS）

• 布局灵活：操作侧、片材供给侧和废料排出侧可选
• 片材润滑装置：四辊自动润滑；上面、下面或双面；快速拆卸毛毡辊
• 涂层检测：检测片材表面有无涂层（对 TFS 材料重要）
• 最后一张检测：当剩余1张（可选2或3张）时停止去垛
• 机械驱动的弹射器以确保高速可靠性（通过 ram 行程控制弹射器）
• 闭合高度热稳定装置（防止闭合高度波动与压纹差异）
• 能够加工印刷片材（高精度定位与送料）
• 可处理带侧边和引导卷的片材
• 模具搬运装置（把手杆）以快速拆装模具和更换尺寸
• 模具冷却装置（如模具需要可集成）
• 出料输送/下游系统：输送带、卷边机、内衬机、视觉检测、堆垛和码垛可用

技术规格

• 品牌：Soudronic
• 系列/可用型号：END-O-MAT; UNIPRESS; Disc Curler; High-Speed Liner; Curler Liner (Round & Irregular); Clip Welder (Round & Irregular)
• 应用：端部成型、卷边、内衬、把手焊接
• 形状：支持圆形与不规则形状
• 产能（示例）：END-O-MAT 最高 4320 epm（系列数据）；UNIPRESS 最高 1800 cpm（视机型而定）
• 端部直径 Ø（示例）：46 – 225 mm（UNIPRESS 800 END）；其他系列不同
• 端部尺寸 L x W（示例）：60×40 – 235×235 mm（UNIPRESS）
• 冲压力（示例）：320 kN（UNIPRESS 320）；800 kN（UNIPRESS 800）；END-O-MAT 500 – 1500 kN（系列范围）
• 冲次数：示例范围 80 – 225 /min（UNIPRESS）；其他系列不同
• 环 / 端材料：钢或铝
• 片材厚度（示例）：Fe 0.14 – 0.35 mm；Al 0.15 – 0.35 mm
• 片材尺寸（示例）：最大 1100 x 1100 mm；最小 650 x 650 mm（视机型而定）
• 深拉伸深度（UNIPRESS 示例）：最高 30 mm（85 mm 行程时 10 mm；120 mm 行程时 30 mm）
• 可用通道数：1 – 8（依系列/配置而定）
• 标准/可选监控：双片检测、涂层检测、修边废料监控、其他过程监控装置
