产品概述
END-O-MAT 组合机系统用于中高速度的端部生产，适用于盖、EO 壳体、环和底端。设备可完成冲裁、卷边（curling）和内衬（lining）工序，并支持片料或卷料供给。

UNIPRESS 机型用于生产深拉罐以及常规盖、端或壳体。可执行的工序包括冲裁、预拉、终拉、压花、分板和修边。

应用

• 端部成形
• 卷边（Curling）
• 内衬（Lining）
• 手柄焊接

系列（概览）
END-O-MAT
用途：End Forming
产能 [epm]：高达 4320
端部尺寸 Ø [mm]：50 – 153
最大压力 [kN]：500 – 1500
冲次 [次/分]：175 – 240
环 / 端材料：钢或铝

UNIPRESS
用途：End Forming
产能 [epm]：高达 1800
端部尺寸 Ø [mm]：46 – 225
端部尺寸 L x W [mm]：60×40 – 235×235
最大压力 [kN]：800
冲次 [次/分]：80 – 225
环 / 端材料：钢或铝
环厚：Fe 0.14 – 0.35 mm；Al 0.15 – 0.35 mm
通道数：1 – 8

Disc Curler
用途：Curling
产能 [epm]：高达 2000
端部尺寸 Ø [mm]：50 – 153
环 / 端材料：钢或铝

High-Speed Liner
用途：Lining
产能 [epm]：高达 2000
端部尺寸 Ø [mm]：46 – 153
环 / 端材料：钢或铝

Curler Liner Round
用途：Curling、Lining
产能 [epm]：50 – 200
端部尺寸 Ø [mm]：105 – 328

Curler Liner Irregular Shape
用途：针对不规则形状的 Curling 与 Lining
产能 [epm]：50 – 200
端部尺寸 L x W [mm]：60×40 – 235×235

Clip Welder Round / Irregular Shape
用途：手柄焊接
产能 [epm]：50 – 200（典型）
端部尺寸 L x W [mm]：最高至 235×235（不规则形状）

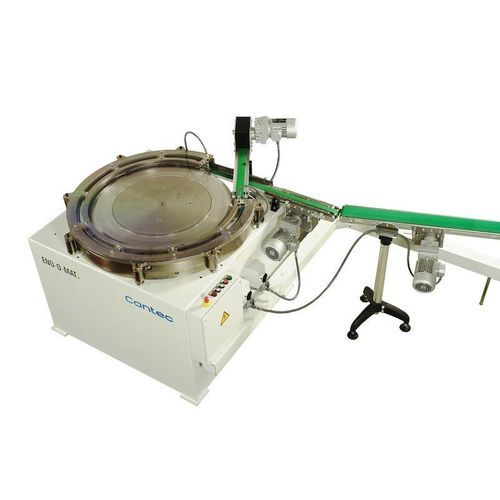

特点与优点 – Disc Curler

• 坚固性：经验证的结构设计确保生产可靠性。
• 大直径：超过 1000 mm 的大直径提供较长的接触线，以实现对超薄材（DR）的精确卷边。
• 结构简单：卷边段为一体件，便于调节，避免对准问题；径向调节系统支持不同的卷边进程。
• 快速换型：采用单一卷边段和中心卷盘设计，实现快速换型。

机型（示例：Disc Curler）
机型：Disc Curler
最大产能（示例）：直径 153 mm：600 epm | 直径 99 mm：1500 epm | 直径 50 mm：2000 epm
端部尺寸 Ø [mm]：50 – 153
备注：适用于钢和铝制端/壳体

包含的工序与能力

• 冲裁
• 卷边（Curling）
• 内衬（Lining）
• 预拉、终拉、压花、分板与修边（UNIPRESS）
• 片料或卷料供给选项

特性 / 技术规格

• 系列示例：END-O-MAT、UNIPRESS、Disc Curler、High-Speed Liner、Curler Liner（圆形与不规则）、Clip Welder
• 产能范围：从 50 epm（特种机）至 4320 epm（END-O-MAT 系列）
• 端部直径范围：各系列覆盖 Ø 46 – 328 mm（典型：46–225 mm、50–153 mm、105–328 mm）
• 不规则形状端 L x W：60×40 mm 至 235×235 mm（UNIPRESS / 不规则形状机）
• 最大冲压力：常见范围 500 – 1500 kN（END-O-MAT），最高 800 kN（UNIPRESS）
• 冲次：示例 80 – 240 次/分，视型号而定
• 材料兼容性：钢和铝
• 环厚示例：Fe 0.14 – 0.35 mm；Al 0.15 – 0.35 mm
• 通道数：某些型号可配置 1 – 8 通道
• 机床能力：用于中高速度端部生产、深拉罐（UNIPRESS）、盖、壳体、环和底端的制造
