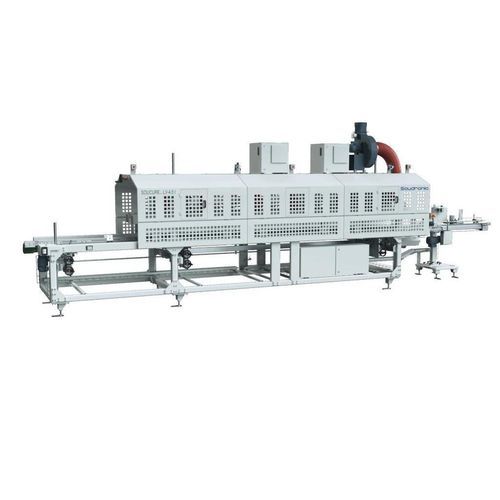

涂层光固化机 SOUCURE LV series

在线带式输送机

概述
Soudronic 提供模块化固化系统系列，用于在清漆或粉末涂层施加后立即对罐体的接缝保护层进行固化。系统有燃气和感应两种应用方式，配备自动温度调节、速度可调的输送带，并可按直线或 U 形布局配置，便于与在线生产线集成。

特点 – 集成且可调的溶剂与烟气抽排

• 至吸风单元距离短，便于高效捕集
• 有效抽排漆雾和燃烧烟气
• 抽风性能以每750 mm为步长可调
• 漆雾冷凝物收集器，冷凝物通过排气管回流

输送系统

• 中心直径调节：所有输送带联动，可在中心位置根据罐径一次性调高
• 自动皮带张紧并具备监测功能
• 磁性纺织输送带，适用于涂层罐体
• 用于 Ø73 mm 以下罐体的可冷却输送带（燃气燃烧器时）
• 所有驱动均为变频控制
• 侧向导轨易于精确调节

燃气燃烧器

• 每个燃烧器配备空气‑燃气混合器（3 m），支持单独自动温度调节（ATR）
• 所有燃烧器均配备独立点火、温度与火焰监测
• 加热分布均匀，工艺稳定
• 工艺空气量每0.75 m可调

感应燃烧器

• 与同类燃气燃烧器相比显著降低能耗（例如可节约高达900 MWh/年）
• 降低 CO2 排放（例如与同类燃气炉相比可减少高达200 t/年）
• 无需水冷 → 燃烧器内凝结物减少
• 对漆雾凝结物的安全处理和收集
• 整体浇注感应线圈，对抗侵蚀性漆雾具有高耐久性
• 特殊线圈绕制实现均匀加热且便于清洁
• 与燃气燃烧器相比具备更高的工艺稳定性和更长的输送带寿命（无需带冷却）
• 由于罐体自下方输送，输送系统不易被凝结物污染
• 每1.5 m设独立自动温度调节段
• 感应场仅在接缝区域产生（符合电磁场指令）
• 涂层冷凝物防滴落保护

方形罐的 V 形输送
两条相对设置的输送带形成 V 形轨道，可稳定输送方形罐体。V 形输送可与在线扩胀器出口对齐，因此在扩胀器与炉之间无需扭转机构。

布局与在线集成
炉体设计支持在线扩胀器；V 输送在与扩胀器出口相同角度接取罐体。接缝保护可直接在炉内输送带上实施，无需额外扭转，确保高可重复性。固化后罐体在 EAC 上扭转以便下游处理。

可单独调节

• 燃烧器：垂直、水平及角度调节
• 输送：垂直、水平及角度调节；V 带间距可调

接缝位置
允许的接缝位置区域取决于所用的接缝保护系统（视系统而定，如 SOUCOAT / PRC / ANL）。

附加模块 – 概览

• 含抽吸的粉末喷臂支架
• PRC 安装
• ANL 安装
• 接缝温度控制
• 水冷带用冷却装置
• 向 EAC 的弹出站

Soudronic Insights Ready
仅在与 UNICONTROL 焊机集成时可用。提供基础仪表板，可限时显示机器及部件级的实时生产统计：机器状态、效率、前五位错误统计、产量计数器与事件日志。

可选项（示例）

• 热交换器：用于燃气炉的冷却单元（空气/水），当罐体直径 < 73 mm 时冷却输送带
• 温度指示：可选的焊缝温度传感器安装于固化系统末端以提高过程可靠性
• 消耗测量：用于测量电流、气体和空气的设备；在带 UNICONTROL 的集成燃气固化系统中，数值在控制单元显示，UNICON TROL > 2+
• 能耗测量（独立或感应专用配置）
• Industry 4.0 接口（OPC‑UA）以将原始数据传输至数据库/ERP

配件（示例）

• CURE.LOG：用于温度、扭转和冲击的便携数据记录器；收集固化剖面以供过程监控与故障排查
• MICRO.MATE：用于铁/钢基材的涂层厚度测量仪 0–1000 µm，小测点适合现场检测
• Stripe Cutter STC：从焊接并涂覆的罐体切取试样带以进行质量控制（多种直径和带宽）
• Powder Beading Tester (PBT)：评估环氧/聚酯粉末涂层的硬度与附着力（屈曲试验）
• 差压计：测量真空/压力包括普朗特管；可连接智能手机应用

技术规格

• Brand: Soudronic
• 页面列示系列: SOUCURE L/U, PowerCURE 2, SOUCURE LV
• SOUCURE L/U：应用：燃气或感应；形状：直线、U 型；接缝：顶部；有效固化长度：4.5–36 m；燃烧器长度：燃气 3000 mm / 感应 1500 mm；直径范围：燃气 45–330 mm（U 型仅 45–165 mm），感应 45–200 mm；焊接面高度：900 ** / 1000–1250 mm
• PowerCURE 2：应用：感应；形状：直线、U 型；接缝：上、下；有效固化长度：3–24 m；燃烧器长度：3000 mm；直径范围：45–330 mm；焊接面高度：800–1300 mm
• SOUCURE LV（系列与示例机型）：应用：燃气或感应；形状：直线；系列有效固化长度：4.5–6 m；燃烧器长度：燃气 3000 mm / 感应 1500 mm（或機器特定配置）；直径/尺寸示例：宽 45–240 mm / 长 75–240 mm；进给高度：900 / 1000–1250 mm
• 示例型号：SOUCURE LV‑4.5 G、LV‑6 G、LV‑4.5 I、LV‑6 I 等，具體燃燒器配置與尺寸
• 感應優點：相對燃氣更低電能消耗、無水冷、較少凝結物、更高工藝穩定性、感應場聚焦於縫處
• 煙氣抽排：每750 mm可調，漆霧凝結物收集並通過排氣管回流
• 輸送：磁性紡織帶、中央直徑調整、自動張力調節與監控
• 控制與連接性：UNICONTROL 集成、Soudronic Insights 儀表板、可選 OPC‑UA 介面（工業4.0 就緒）
