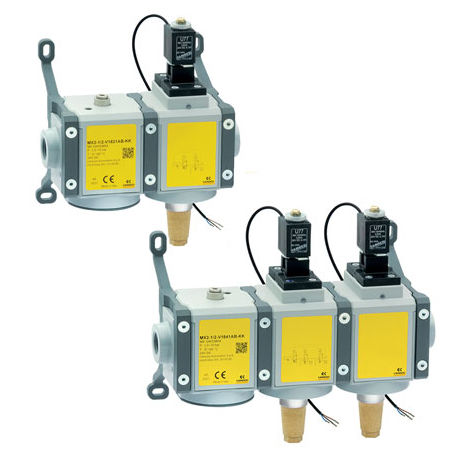

空气安全阀 MX SAFEMAX

G先导式管路

概述
在此配置中，除单独电磁阀版本的特性外，还集成了软启动功能，可使压力逐步导入系统。其位于电磁阀上游，即使发生异常，也能始终保持最大排放流量。得益于内部结构设计，能够保持标准产品的结构和尺寸，无需额外的接口板。请注意：仅靠安全阀无法保证安全功能。其触发需要使用监督装置。

机械指令（MD）2006/42/EC 规定了机器在使用过程中为保护人员健康必须满足的安全要求。MX SAFEMAX 系列电磁阀符合 ISO 13849-1，关于执行安全功能的控制系统的安全设计要求。

主要特点

• 符合机械指令 2006/42/CE
• 可与 MX 系列 FRL 单元轻松集成
• 可提供至性能等级 E 的多种解决方案
• 集成软启动阀
• 连接无需接口板
• Sistema libraries

接口
G1/2

特性 / 技术规格

• 结构：模块化、紧凑、滑阀式
• 接口：G1/2
• 安装：直列安装，壁挂（通过夹具）
• 工作温度 [°C]：-5 ÷ +60 °C
• 工作压力：内置伺服先导时：3,5 bar ÷ 10 bar
  外部伺服先导时：0,5 bar ÷ 10 bar（先导 3,5 bar ÷ 10 bar，大于或等于工作压力 P）
• 流量：单端版本：1→2 = 4100 Nl/min (ΔP 1) 2→3 = 5000 Nl/min (自由流)；双端版本：1→2 = 3300 Nl/min (ΔP 1) 2→3 = 5000 Nl/min (自由流)
• 介质：经 ISO 8573-1 分类为 [7:4:4] 的过滤空气。如使用润滑空气，推荐 ISOVG32 油并且勿中断润滑
• 线圈特性：
  连接：DIN EN 175 301-803-B
  电压输出：24V DC (±10%) 3,1W (ED 100%)
• 传感器特性：
  连接：带线，M8
  电压输出：10-28V DC
  工作方式：磁阻式
  触点：常开 PNP，电磁阀处于常闭位置时输出 ON 信号
  最大电流：EX 版本：200 mA 0,65 W；UL 版本：100 mA 3 W；CE 版本：200 mA 5,5 W
• 符合 EN ISO 13849-1 标准：
  可达性能等级 (PL)：单端版本：类别 2，PLd；双端版本：类别 4，PLe
  B10d：2.000.000 次循环
