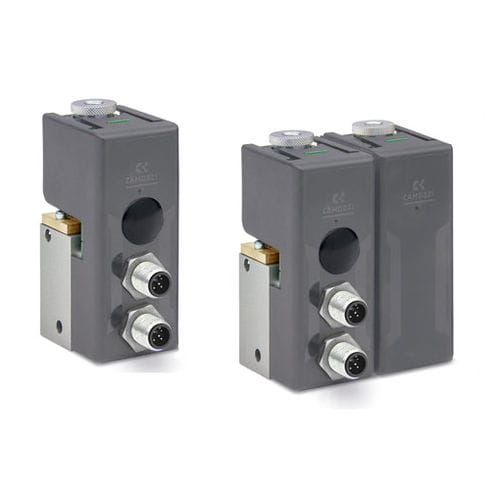

比例流量调节器 OF series

闭合回路用于气体用于氧气

概述
Open Frame 比例控制器（Series OF）是一种用于压力、流量和位置比例控制的模块化系统。该系统由两个基础模块组成：Head 和 Expansion。Open Frame 控制器可配置为交钥匙解决方案，减少装配时间和系统复杂性。不同的 Head 与 Expansion 模块可组合，并通过简单的串行通信驱动。该平台提供流量、压力和位置的闭环控制，适用于工业4.0 应用。

主要特性

• 闭环流量控制
• 可用于氧气（提供特定洁净度等级选项）
• 由两个基础模块组成：
  • Head
  • Expansion
• 定制化交钥匙解决方案
• 接口：模拟、CANopen 或 IO-Link

应用
典型应用包括不同气体的混合以及在机床不同部位的不同压力控制。适用行业：装配与机器人、汽车生产、电子、食品加工与包装、生命科学、机床与制造系统、造纸与印刷、塑料与橡胶、纺织、木工、玻璃工业等。

产品详情
结构：模块化、紧凑、直接驱动
通道数：2/2 通道；3/3 通道；并联
流量：最大 90 Nl/min
介质：压缩空气、惰性气体和氧气。过滤按 ISO 8573-1 等级 [7:4:4]
供气压力 [bar]：-1 ÷ 10 bar
工作压力：-1 ÷ 10 bar
接口：G1/8
材料：密封件：FKM
安装位置：任意位置
模拟输入：0-10 V 或 4-20 mA
模拟输出：0-10 V
供电电压，耗电电流：24 VDC 0.3A 或 12 VDC 0.6A（Head 或 Expansion 模块）
总线接口：CANopen CiA 301；IO-Link（连接类型 portclass B）
防护等级：IP20
滞后：压力控制版 ≤ 3%FS；流量控制版 ≤ 2%FS
重复性 [% FS]：压力控制版 ≤ 1%FS（压力 < 1 Bar 时）≤ 2%FS；流量控制版 ≤ 2%FS
分辨率：流量控制版 ≤ 2%FS
线性度：压力控制版 ≤ 2%FS；流量控制版 ≤ 5%FS
环境温度（最小和最大 °C）：0 ÷ 60°C（低温版本可定制）
重量：单个模块 300 g

技术规格

• 结构：模块化、紧凑、直接驱动
• 通道数：2/2 通道；3/3 通道；并联
• 最大流量：90 Nl/min
• 介质兼容性：压缩空气、惰性气体和氧气（ISO 8573-1 等级 7:4:4）
• 供气 / 工作压力：-1 至 10 bar
• 接口：G1/8
• 密封件：FKM
• 安装：任意位置
• 模拟输入：0-10 V 或 4-20 mA
• 模拟输出：0-10 V
• 供电电压 / 电流：24 VDC 0.3A 或 12 VDC 0.6A（Head 或 Expansion）
• 总线接口：CANopen CiA 301；IO-Link（portclass B）
• 防护：IP20
• 滞后 / 重复性 / 分辨率 / 线性度：如上所述
• 工作温度：0 ÷ 60 °C（低温版本可定制）
• 重量：300 g（单模块）
