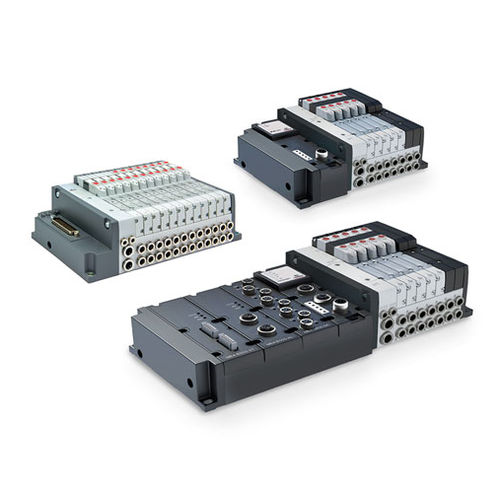

气动阀岛 D1

线轴2位3通型2/2型

概述
紧凑型阀岛，尺寸1，提供多极（Multipole）与 Fieldbus 接口。用于在安装空间受限场合实现气动与电气功能。Fieldbus 版本兼容 PROFIBUS-DP、PROFINET、CANopen、EtherNET/IP、EtherCAT 和 IO-Link。多极 Sub-D 连接器可选 25 或 44 针。支持的阀功能包括多种 2x2/2、2x3/2、5/2 及 5/3（CC、CO、CP）组合。

主要特性

• 阀尺寸：10.5 mm
• 适用于受限空间的紧凑外形
• 技术聚合物制成的独立模块化底座
• 良好的电气与气动扩展能力
• I/O 模块连接与更换的灵活性
• 用于线圈性能监测的 COILVISION 技术
• 单稳态与双稳态阀使用相同底座
• 可选通过 WLAN 传输运行数据
• LED 闪烁指示不同类型的运行故障
• 可配置适用于英制管的气动连接筒
• 可选 ATEX 协议以适用于危险区

产品说明
Series D 阀岛在需在受限空间集成气动与电气功能的场合提供了模块化解决方案。多种电气连接方式允许构建具有大量阀位和分区压力区域的阀岛。Fieldbus 版本可管理数字和模拟 I/O，并支持在机械安装后再装配 Fieldbus 盖，从而在未安装通信盖的情况下配置阀岛代码。

气动部分可配备空闲电气模块，以便在不拆卸阀岛的情况下实现不同 I/O 配置的后续设置。小巧的尺寸、高流量、独立的气动与电气底座、简便的底座连接系统以及持续的诊断与性能监测（包括线圈监测）使得 Series D 适用于要求苛刻的工业应用。子底座和 Sub-D 及多串行连接模块内的电子设备会持续监测驱动线圈的效率。当出现偏离理想工况（功耗增加、响应时间变化、温度上升）时，会通过阀体上的不同 LED 闪烁模式提示，并通过 Sub-D 连接线向 PLC 发送电气告警，或在使用多串行连接模块时通过通信协议直接发送。

Fieldbus / 多极 概要
Fieldbus：兼容 PROFIBUS-DP、PROFINET、CANopen、EtherNET/IP、EtherCAT、IO-Link。多极：25 或 44 针 Sub-D 连接器。支持的阀功能：5/2（单稳态与双稳态）、5/3（CC、CO、CP），以及多种 2x3/2 和 2x2/2 组合。

技术规格

• 气动部分 — 阀结构：滑阀（带密封件）
• 气动部分 — 阀功能：5/2 单稳态与双稳态；5/3 CC、CO、CP；2x3/2 常闭；2x3/2 常开；1x3/2 常闭 + 1x3/2 常开；2x2/2 常闭；2x2/2 常开；1x2/2 常闭 + 1x2/2 常开
• 气动部分 — 材料：滑阀：AL；滑阀密封：HNBR；其它密封：NBR；阀体：AL；端盖：聚合物；底座尺寸1：聚合物
• 气动部分 — 连接：管 Ø4 - Ø6 / 管 Ø5/32" - Ø1/4"；供气1：管 Ø8 - 5/16"；供气12/14：管 Ø4 - 5/32"；排气3和5：管 Ø8 - 5/16"；排气82/84：管 Ø4 - 5/32"
• 气动部分 — 温度范围：0 ÷ 50°C
• 气动部分 — 空气特性：符合 ISO 8573-1:2010 的压缩、过滤且不润滑空气，等级 [7:4:4]。如需润滑，使用最大粘度 32 cSt 的油并选用外部伺服先导供气版本。伺服先导供气空气质量需为等级 [7:4:4]（勿润滑）。
• 气动部分 — 阀尺寸：10.5 mm
• 气动部分 — 工作压力：-0.9 ÷ 10 bar（2x3/2 与 2x2/2 版本为 -0.7 ÷ 10 bar）
• 气动部分 — 内部先导压力：3 ÷ 7 bar（2x3/2 与 2x2/2 请参见先导压力曲线）
• 气动部分 — 外部先导压力：参见曲线
• 气动部分 — 流量：250 Nl/min
• 气动部分 — 安装位置：任意位置
• 气动部分 — 防护等级：IP65
• 电气部分 — 版本：多极；多极（仅单稳态阀）
• 电气部分 — Sub-D 连接器：25 或 44 针
• 电气部分 — 最大吸收（多极）：0.8 A（Sub-D 25 针）；1.5 A（Sub-D 44 针）
• 电气部分 — 供电电压：24 V DC ±10%
• 电气部分 — 最大可驱动线圈数（示例）：22 线圈/11 阀位（Sub-D 25 针）至 38 线圈/19 阀位（Sub-D 44 针）；更高配置视连接器而定
• 电气部分 — 状态指示 LED：多极：绿灯 = 有电源，红灯 = 异常。阀：黄灯 = 有电源，黄灯闪烁 = 运行故障
• Fieldbus 版本 — 一般数据：详情见多串行模块章节
• Fieldbus 版本 — 最大吸收：2.5 A
• Fieldbus 版本 — 供电电压：24 V DC ±10% 逻辑电源 与 24 V DC ±10% 功率电源
• Fieldbus 版本 — 最大可驱动线圈数：128 线圈/64 阀位
• Fieldbus 版本 — 最大数字/模拟 I/O：数字输入最大 128；模拟输入最大 16；数字输出最大 128；模拟输出最大 16
• IO-Link 版本 — 最大线圈：64 线圈/32 阀位
• IO-Link 版本 — 端口类型：Class B
• 合规与认证：REACH、RoHS；EMC；ATEX II 3G Ex ec IIC T4 Gc X II 3D Ex tc IIIC T1 35°C Dc X 0°C≤Ta≤50°C（多极版可按需提供）；UL
