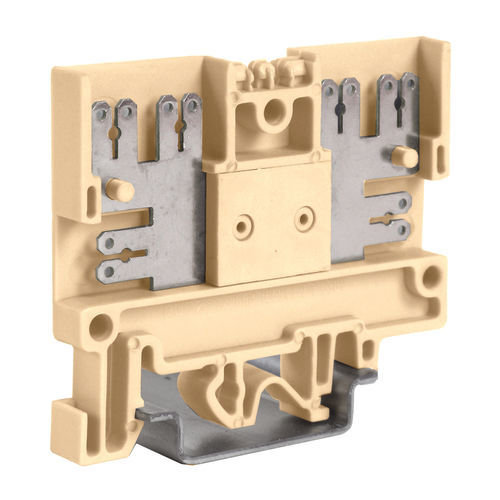

DIN导轨接线端子 PF100

直通塑料米色

简短说明
贯通式平板（Faston）接线端子，6 位，米色。端子尺寸：6.3×0.8 mm 和 2.8×0.8 mm（按 IEC 61210）。每包数量：75 件。

主要特性

• 贯通式设计，带 Faston/平板插片接头
• 端子尺寸：6.3×0.8 mm 和 2.8×0.8 mm（IEC 61210）
• 节距（宽度）：6.5 mm
• 额定截面积：2.5 mm²（软线 < 2.5 mm²）
• 每包数量：75 件
• 可安装于 IEC 60715/TH35 导轨（兼容 TH35 / G32）

附加信息
产品类型：PDF.2；系列：PDF – FDP；颜色：米色；塑料：聚酰胺（Polyamide）UL94V-0；绝缘材料温度指数：130 °C；长度：57 mm；安装在 TH35-7.5 / TH35-15 / G32 时高度：50 / 58 / 54 mm。

技术参数 / 规格

• 编码：PF100
• 功能 / 类型：贯通，带 Faston 接头
• 额定截面积：2.5 mm²
• 软线：< 2.5 mm²
• 最大电压（AC/DC）：630 V（IEC）；600 V（UL）
• 最大电流（额定截面积）：20 A（IEC）；16 A（UL）
• 线径（最小-最大）（AWG）：20–10
• 节距（宽度）：6.5 mm
• 长度：57 mm
• 安装在 TH35-7.5 / TH35-15 / G32 时高度：50 / 58 / 54 mm
• 绝缘材料温度指数（EN 60216-1）：130 °C
• 塑料材料：聚酰胺 UL94V-0
• 厚度：1.5 mm
• 额定冲击耐受电压 / 污染等级：6 kV / 3
• 彩色隔板（附件）：DFU/5/R（编号 DU05R）
• 单个标识标签（附件）：CNU/8/51（编号 NU0851S）– CNU/10/61（编号 NU1061S）
• TH35 螺钉类型（附件）：BT/3（编号 BT003）
• TH35 卡扣类型（附件）：BTO（编号 BT007）／BTU（编号 BT005）
• 安装导轨（IEC 60715/TH35）：PR/3/…
• 海关编码（HS code）：85369010
• 认证与标识：CURUS、KEMA、RINA
