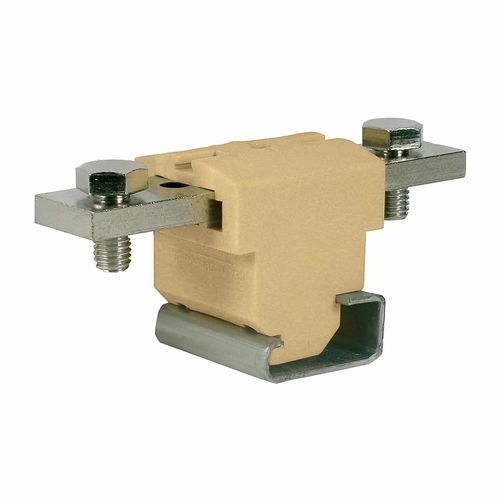

面板型接线盒 ACB

螺钉连接直通塑料

夹紧可靠性：连接（电缆接线头或汇流排）的可靠性由螺钉和锁紧螺母确保，其间夹有平垫圈和弹簧垫圈——这在抵消动态应力的影响方面特别有效。<br><br>在专为夹紧未经预处理的导体而设计的型号中，连接的可靠性由线夹的作用及其独特的环绕式形状来保证。 它对施加在导体上的压力产生的弹性反应，在紧固螺钉头下起到了锁紧机制的作用，即使在振动的情况下也能防止松动。<br><br>导电条还设计有适当的凹形座，以增强对导体的固定力。 此外，线夹的接触面和导电条的凹陷部分沿其整个长度均设有横向凹槽。 这些凹槽在机械固定和电气接触方面均提高了连接性能，确保了较低的接触电阻。<br><br>“母线”版本的保护装置：在正常安装条件下，该保护装置沿端子轴线方向纵向布置。 只需一把普通螺丝刀即可轻松旋转该保护装置（符合安全标准要求）。这样便可以接触连接单元，对电缆接线片或母线进行操作。<br>“电缆”型保护装置：在此情况下，保护装置为固定式，采用卡扣安装。 它与端子轴线呈正交方向，可保护套环、夹具和紧固螺钉。值得注意的是，它配有一个与端子对齐且与导体入口孔成一直线的“滑动挡板”装置。 这使得操作人员能够在最高安全条件下手动操作，部分或完全封闭进线孔，从而保护带电部件——特别是在使用截面积远小于标称尺寸的导体，或仅从单侧对端子进行布线时。<br>安装：<br>鉴于其尺寸较大且导线会产生较高的应力，我们为这些大功率端子开发了一种全新的安装系统。该系统支持安装在各种标准导轨型材上（符合 IEC 60715 标准）。<br><br>只需将螺丝刀插入安装系统（黄色部分）中的指定槽口，即可轻松拆卸接线端子。<br><br>如果导轨本身安装在平坦的墙面上，由于 GPM 接线端子的尺寸较大，必须使用平支架以确保接线端子块与安装表面之间保持适当的间距。<br><br>该系列中的每个端子均提供直接面板安装（/FIX）版本。<br><br>标记：GPM 端子允许在两侧进行标识。 这可以通过使用 CNU/8 名称标记条（2 个元素）或 CSC 标记条（最多 5 个元素）来实现。这两种选项并非互斥；它们可以同时使用。<br><br>交叉连接： 该系列终端还允许使用适当的并联跳线，在 2 个或 3 个相邻终端之间进行横向并联连接。要插入此配件，必须移除绝缘体侧壁上预先压痕的绝缘隔板。<br>
