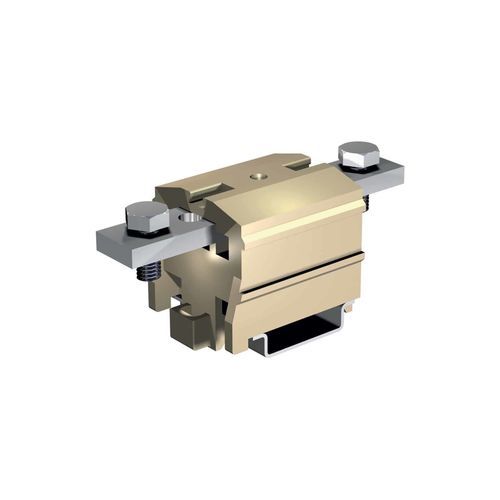

面板型接线盒 BCA

螺钉连接塑料大电流

夹紧可靠性：连接（电缆接线头或汇流排）的可靠性由螺钉和锁紧螺母确保，其间夹有平垫圈和弹簧垫圈——这在抵消动态应力的影响方面特别有效。 在专为夹紧未经预处理的导体而设计的型号中，连接可靠性由线夹的动作及其独特的环绕式形状来保证。线夹对施加在导体上的压力产生的弹性反应，在紧固螺钉头下方起到了锁紧机制的作用，即使在振动条件下也能防止松动。 导电母线还设计有适度的凹槽座，以增强对导体的固定力。此外，线夹的接触面和母线的凹槽部分均沿其整个长度设有横向凹槽。这些凹槽在机械固定和电气接触两个方面均提升了连接性能，确保了较低的接触电阻。 “母线”版本的保护装置：在正常安装条件下，该保护装置沿端子轴线方向纵向定位。可使用普通螺丝刀轻松旋转（符合安全标准要求）。这便于接触连接单元，以便对电缆接线片或母线进行操作。 “母线”版本的保护装置：在此情况下，保护装置为固定式卡扣结构。其方向与端子轴线垂直，用于保护套环、夹具和紧固螺钉。值得注意的是，该装置配备了一个与端子对齐且与导体入口孔同轴的“滑动挡板”装置。 这使得操作人员能够在最高安全条件下手动将导线入口孔部分或完全封闭，从而保护带电部件——特别是在使用截面积远小于标称尺寸的导线，或仅从单侧对端子进行布线时。 安装： 鉴于其较大尺寸以及导体产生的高应力，已为这些电力端子开发了一种新的安装系统。该系统允许安装在各种标准导轨型材上（符合 IEC 60715 标准）。 只需将螺丝刀插入安装系统（黄色部分）中的指定槽口，即可轻松释放接线端子。 如果导轨本身安装在平坦的墙面上，由于 GPM 接线端子的尺寸较大，必须使用平支架以确保接线端子与安装表面之间保持适当的间距。 该系列中的每个端子均提供直接面板安装版本（/FIX）。 标识：GPM端子支持双面标识。可通过使用CNU/8名称标识条（2个元素）或CSC标识条（最多5个元素）实现。 这两种选项并非互斥，可以同时使用。 交叉连接：该系列接线端子还允许使用适当的并联跳线，在 2 个或 3 个相邻接线端子之间进行横向并联连接。要插入此配件，必须先移除绝缘体侧壁上预先刻痕的绝缘隔板。
