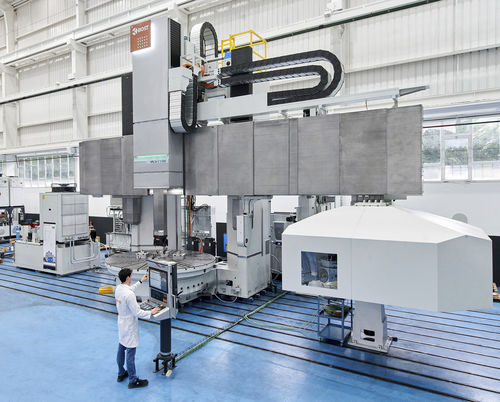

CNC数控车床 VTL C立式双轴用于大型物品
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 立式
- 轴数量
- 双轴
- 应用
- 重型, 用于大型物品, 用于大型工件, 重型车削
- 性能
- 高精度, 高刚性, 大容量
- 其他特性
- 大型, Y轴, 多功能
- 组合功能
- 铣削, 磨削
- 选项和配件
- 自动装卸, 龙门机器人, 集成托盘更换装置
- 直径
最少: 1,000 mm
(39.37 in)最多: 10,000 mm
(393.7 in)- 旋转速度
最少: 40 rpm
(251.327 rad.min-1)最多: 400 rpm
(2,513.274 rad.min-1)- 零件直径
最少: 1,600 mm
(63 in)最多: 8,500 mm
(335 in)- 零件长度
最少: 1,600 mm
(63 in)最多: 6,000 mm
(236 in)- Z轴
最少: 1,200 mm
(47 in)最多: 3,000 mm
(118 in)- 快进X
15 m/min, 20 m/min
- 快进Z
15 m/min, 20 m/min
- 标准功率
30 kW, 37 kW, 82 kW, 131 kW
(40.8 hp, 50.3 hp, 111.5 hp, 178.1 hp)- 最大扭矩
12,000 Nm, 100,000 Nm
(8,851 ft.lb, 73,756 ft.lb)- 重量
最少: 38,000 kg
(83,776 lb)最多: 310,000 kg
(683,433 lb)
产品介绍
概述
VTL C 是 BOST 的立式车床系列，面向大型工件的重切削和高精度车削，提供多种尺寸与配置，并可集成立式铣削（RAM）功能。
可用型号 / 示例（画廊）
主要可配置选项和设备
技术规格
可选项与定制
VTL C 是 BOST 的立式车床系列，面向大型工件的重切削和高精度车削，提供多种尺寸与配置，并可集成立式铣削（RAM）功能。
可用型号 / 示例（画廊）
- VTL 33 C
- VTL 55 C
- VTL 63 C
- VTL 36 C / VTL 25 C（画廊中示例）
主要可配置选项和设备
- 工作台直径 / 最大承载 / 工作台转速 / 车削动力：多种可选组合（示例：1,250 mm / 12,000 kg / 440 min-1 / 74 kW；2,000 mm / 25,000 kg / 275 min-1 / 74 kW；最高可达 6,000 mm / 150,000 kg / 75–95 min-1 / 高达 128 kW）。
- 最大车削直径选项：从 1,600 mm 到 8,500 mm（多个级别）。
- 车削高度选项：1,600 mm 至 6,000 mm（可选）。
- Y 轴 / 工作台纵向移动：可配置（有 / 无）。
- RAM（立式铣削 / Z 轴）行程选项：1,200；1,500；2,000；2,500；3,000 mm（视型号而定）。
- RAM 截面 / 最小孔径示例：310 x 310 mm、360 x 360 mm、410 x 410 mm（并列出对应最小孔径）。
- 铣削功率（kW）选项：30、37、52、55、60、63（视型号而定）。
- 铣削最高转速（min-1）：可选 2,500；3,000；4,000；4,500；5,000 等。
- X / Z 工作与快速进给：根据机型提供工作和快进给值（以 m/min 或 mm/min 表示）。
- 整机重量：因型号与配置差异较大（示例约从 ~38,000 kg 到 >300,000 kg）。
- 可选托盘换装系统、自动换刀装置及其他自动化附件。
技术规格
- 产品系列：VTL C（立式车床系列），制造商 BOST。
- 工作台直径（示例）：1,250 mm 至 6,000+ mm，视配置而定。
- 工作台最大承载：约 6,000 kg 至 250,000+ kg，取决于直径与型号。
- 最大车削直径：可选范围约为 1,600 mm 至 8,500 mm（多个预设）。
- 车削高度（示例）：1,600 mm — 6,000 mm 可选。
- 车削功率 / 工作台功率：多种齿轮箱/驱动选项（大型配置示例值可达 178 kW）。
- 铣削功率（RAM）：可选（常见 30–63 kW）。
- 铣削主轴最大转速：根据主轴选择可达 5,000 min-1。
- RAM（Z）行程：1,200；1,500；2,000；2,500；3,000 mm。
- RAM 截面示例：310x310 mm / 360x360 mm / 410x410 mm（并列出相应最小孔径）。
- 快速进给（线性轴）：按机型提供范围和示例（配置不同可达数万 mm/min）。
- 可选导轨类型，包括适用于高精度配置的重型静压导轨。
可选项与定制
- 自动换刀装置、托盘换装系统及用于工具换装的机器人。
- 倾斜/延长主轴头、用于 Y 轴模拟的特殊头、立式研磨头等。
- 托盘处理的自动化集成包及上下料自动化方案。
- 可按要求提供的定制配置，以满足特定的工艺和生产需求。
