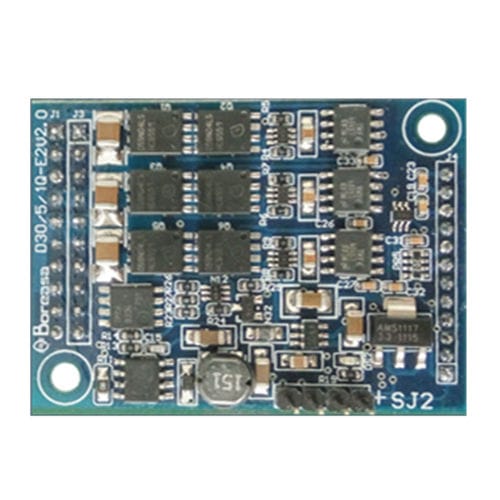

集成控制器的电机驱动器 D30/5/1Q-E2

BLDC

微处理器：STM32F103C8T 效率：95%。 尺寸:35 x 48 mm 基本操作。闭环（默认），开环（可选） 功率/电流限制:功率或电流限制工作模式（用户可配置），因此驱动器在超过预设的功率/电流限制时仍能安全运行。默认为电流限制（10A）。 D30/5/1Q-E2是一个小型的1象限数字驱动器，用于控制150W以下的无刷Boreasa鼓风机，配备有数字霍尔传感器。 该驱动器被设计成可以集成到客户的电子板上。它也与Boreasa评估板兼容。 特点。 -数字速度控制 - 作为 "闭环 "速度控制器运行 -最大速度为60'000 rpm（带1对极的电机）。 -通过PWM或外部模拟电压（0 ... +3.3 V）输入设定值 -可选择4个不同的速度范围 -通过数字信号预设的旋转方向 -输出阶段可以被启用或禁用 -最大的输出电流限制可调整到15A -可通过 "FG "输出监控电机速度 -通过 "Ready "输出显示状态 -电机堵转保护（堵转电机的电流限制）。 -保护功能：欠压、过压和短路保护 -标准化的连接器条，间距为2.54毫米和2毫米 -一个模拟输入可用于检测电机的温度 坚固的PI速度控制器设计是立即运行的理想前提。 价格合理且小型化的OEM模块可无缝集成到许多应用中。 对于发展，Boreasa提供了一个全面的接口/评估板：D50/5/4Q-M2板。
