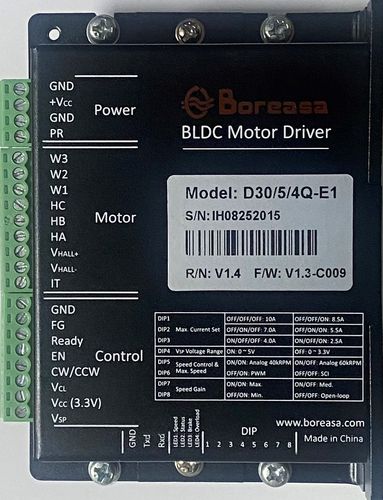

集成控制器的电机驱动器 D30/5/4Q-E1

BLDC

D30/5/4Q-E1是一个小型的4象限数字控制器，用于控制150W以下的无刷电机，配备了数字霍尔传感器。该驱动器的内部控制算法实现了对电机速度的闭环控制。 微处理器：STM32F103C8T6 效率:93.2 尺寸:110 x 80 x 27 mm 重量:200克 基本操作。闭环（默认），开环（可选） 功率/电流限制:功率或电流限制工作模式（用户可配置），因此当驱动器超过预设的功率/电流限制时，仍可安全运行。默认为电流限制（15A）。 特点。 -宽范围的输入电压：10.5-26V。 -数字速度控制 - 作为 "闭环 "速度控制器运行 -最大速度为60'000 rpm（带1对极的电机）。 -通过PWM或外部模拟电压输入设定值 -可选择2个不同的速度范围 -通过数字信号预设的旋转方向 -输出阶段可以启用或禁用 -最大的输出电流限制可调整到10A -可通过 "FG "输出监控电机速度 -通过 "Ready "输出显示状态 -电机堵转保护（堵转电机的电流限制）。 -保护功能：欠压、过压和短路保护 -内置并联稳压器用于限制控制器的电源电压。 -一个模拟输入可用于检测电机的温度
